Primeiros pasos cos diagramas de fluxo

Algoritmo:A partir de 2 números de entrada, indicar se son iguais ou non

Neste algoritmo debemos:

Primeiro

  • Primeiro, ler 2 números e gardalos en variables, para iso precisamos un PROCESO para crear o espazo(variables) donde se van gardar, e unha ENTRADA de datos para ler os números e gardalos:

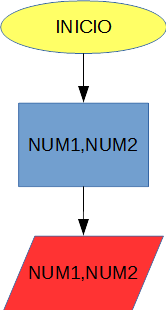

Lectura e gardado dos dous números
Creación propia (CC BY-SA)

Iniciamos o algoritmo co símbolo inicial do óvalo

Declaramos as variables,poñéndolles un nome significativo e creando o espazo donde se van a gardar mediante un PROCESO(Rectángulo)

Lemos e gardamos o valor de cada número nas variables cunha ENTRADA(Paralelogramo) de datos

Despós

  • Despós debemos comparar os números gardados, mediante unha toma de DECISIÓN(Rombo): O que hai gardado na "caixa" NUM1 é igual ó que hai gardado na "caixa" NUM2 ?

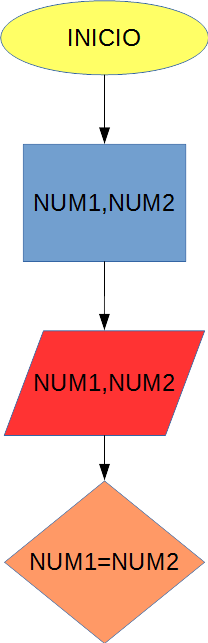

Toma de decisión:son iguais os números introducidos?
Creación propia (CC BY-SA)



Por último

  • Por último, según o resultado desa comparación, indicar por pantalla se son ou non iguais mediante unha SAÍDA(Rectángulo con curva inferior) e terminar o algoritmo con outro óvalo:

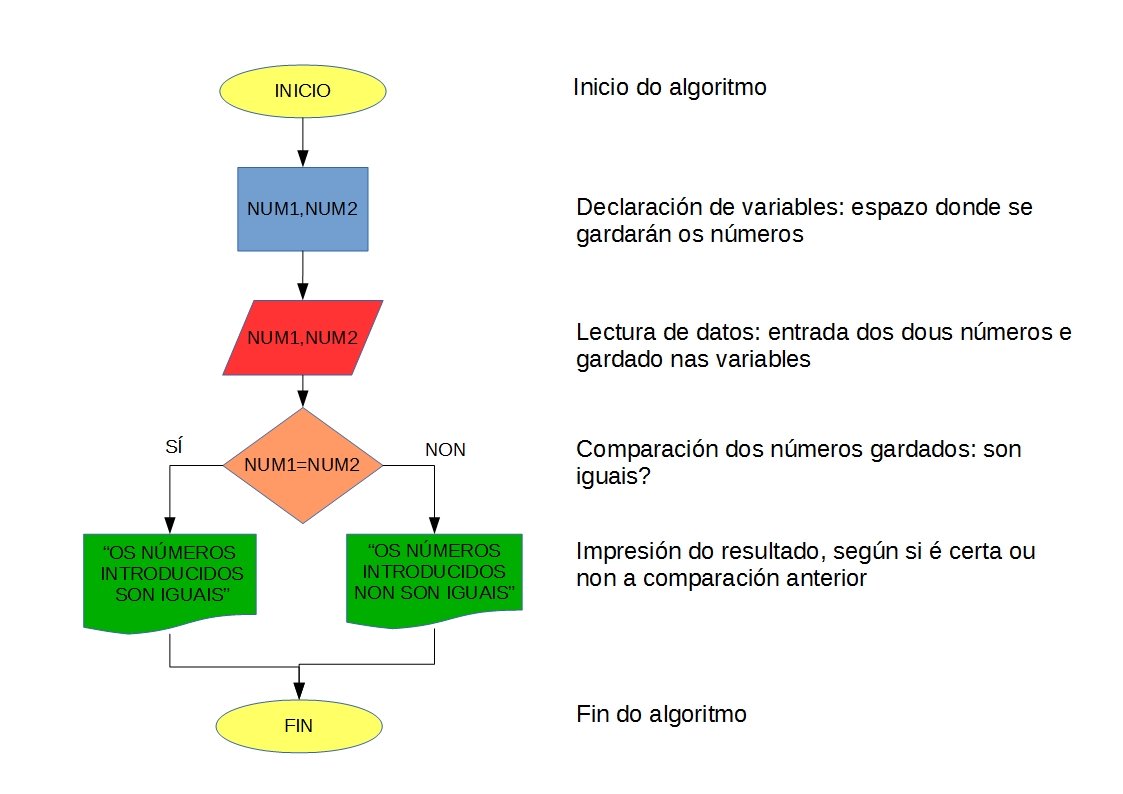

Algoritmo completo:indicar se dous números son ou non iguais
Creación propia. Algoritmo completo:indicar se dous números son ou non iguais (CC BY-SA)



Algoritmo sinxelo 1:Maior de dous números

Duración:
10 minutos
Agrupamento:
Individual

Realiza o diagrama de fluxo para un algoritmo no que se indica cal de 2 números de entrada, é o maior

Algoritmo sinxelo 2:Positivo ou negativo

Duración:
5 minutos
Agrupamento:
Individual

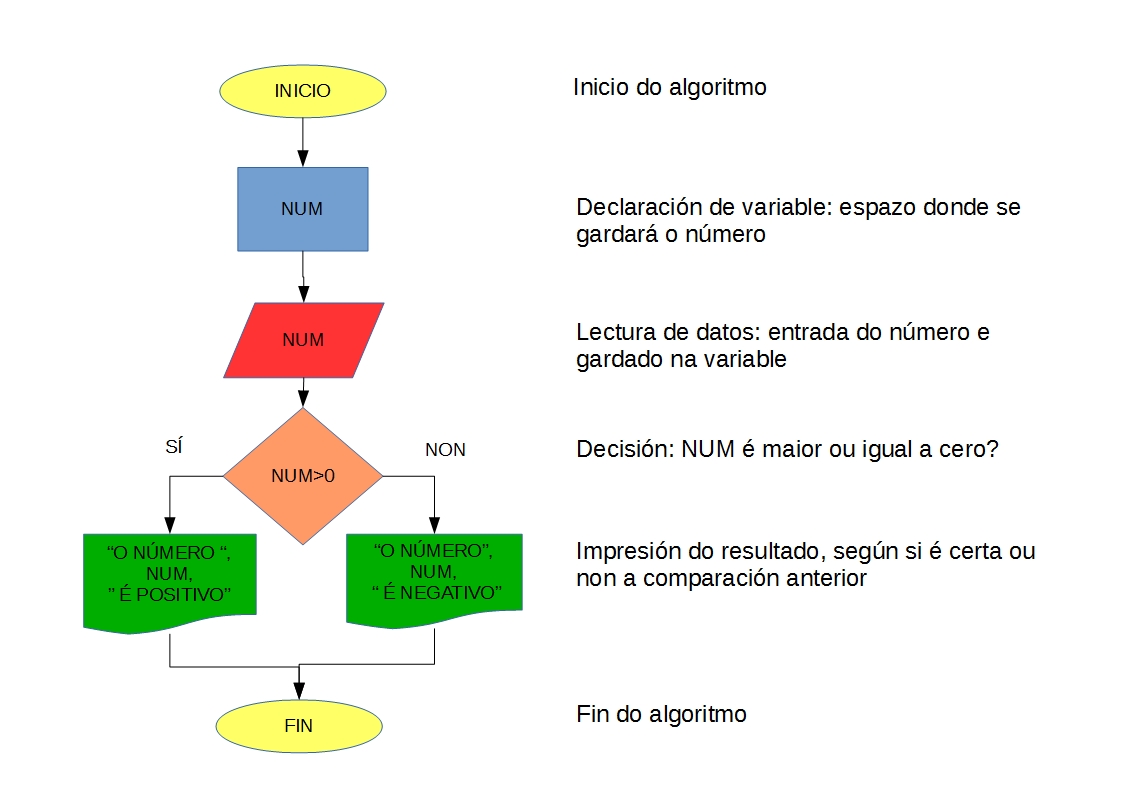

Realiza o diagrama de fluxo para un algoritmo no que se indica se un número de entrada, é positivo ou negativo.

Algoritmo sinxelo 3:Par ou impar

Duración:
10 minutos
Agrupamento:
Individual

Realiza o diagrama de fluxo para un algoritmo no que se indica se un número de entrada, é par ou impar
