Diseño
Antes de comenzar con la construcción de la propuesta seleccionada, es fundamental diseñar cuidadosamente todos los aspectos de vuestro proyecto. Esto incluye definir las dimensiones, materiales, mecanismos, circuito eléctrico y la distribución de cada elemento.
Vistas del proyecto

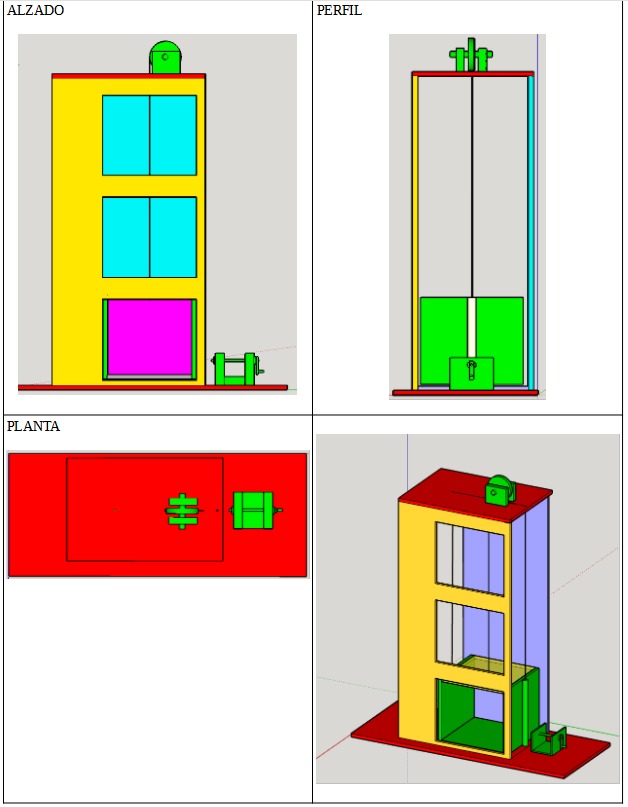

Representad la planta, el perfil y el alzado del proyecto
Es esencial que representéis las vistas de vuestro proyecto (planta, alzado y perfil) para tener una comprensión completa y detallada del diseño. Estas vistas os permitirán visualizar cómo se verá el proyecto desde diferentes perspectivas, identificar posibles problemas antes de la construcción y garantizar que todas las piezas encajen correctamente. Además, contar con estas representaciones facilitará la comunicación en el equipo y asegurará que todos tengan una idea clara y unificada del diseño final.
Revisión y modificación de los planos
Revisad y ajustad los planos a las medidas de vuestro proyecto

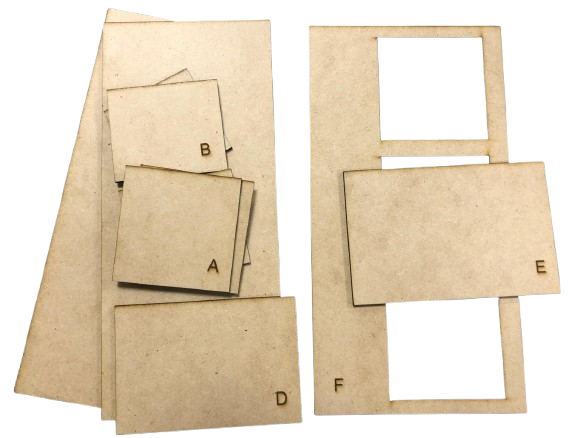

A continuación, os proporcionamos los planos de los diferentes proyectos en una versión editable: ascensor, rampa de ascenso y puerta mecánica. Abrid los planos correspondientes, revisadlos detenidamente y realizad las modificaciones necesarias para adaptarlos a las características y requisitos de vuestro diseño. Aseguraos de que los cambios mejoren la funcionalidad del proyecto y estén en línea con los objetivos planteados por vuestro grupo. Recordad que las cotas que se presentan están en milímetros.
Si vas a trabajar con la cortadora láser, recuerda que el tamaño de los planos es como máximo de 500 mm de ancho por 390 mm de altura. En cuanto al material recuerda que no debe ser tóxico y su grosor como máximo debe ser de 38 mm.
Diseño del mecanismo
En las siguientes ventanas podréis ensamblar los mecanismos necesarios para mover un ascensor, rampa o puerta corredera. Deslizad las piezas y montad el mecanismo.
Modelo de mecanismo para un ascensor
Modelo de mecanismo para una rampa mecánica
Modelo de mecanismo para una puerta corredera
Diseño del circuito
Diseñad el circuito que hará funcionar el motor
Antes de comenzar con el diseño del circuito, deberéis elegir una de las siguientes opciones según las necesidades de vuestro proyecto:
- Opción A: El motor solo gira en un sentido.
- Opción B: El motor debe cambiar de sentido de giro para funcionar correctamente.
Una vez seleccionada la opción más adecuada para vuestro proyecto, diseñad el circuito. Este diseño tendrá dos pasos:
- Dibujad el esquema del circuito eléctrico que alimentará el motor. Puesto que dibujamos el esquema del circuito, todos los componentes (conmutadores, fuente de alimentación, motor...) se representarán mediante su símbolo.

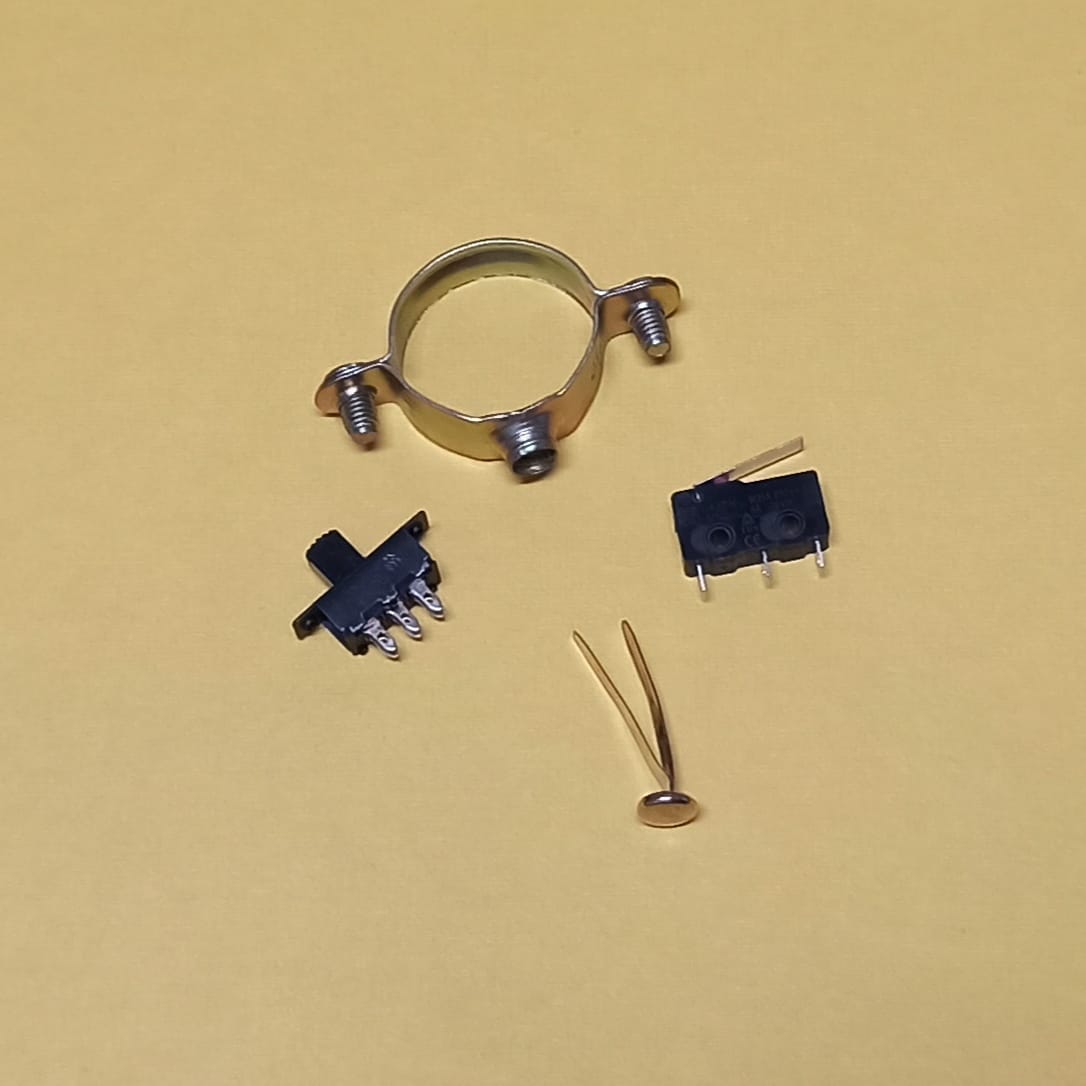

- Planificad cómo vais a montar los componentes reales en el proyecto. Decidid si vais a construir alguno de los componentes de forma manual o si utilizaréis elementos prefabricados. Planificad además cómo y dónde van a ir fijados los cables del circuito.

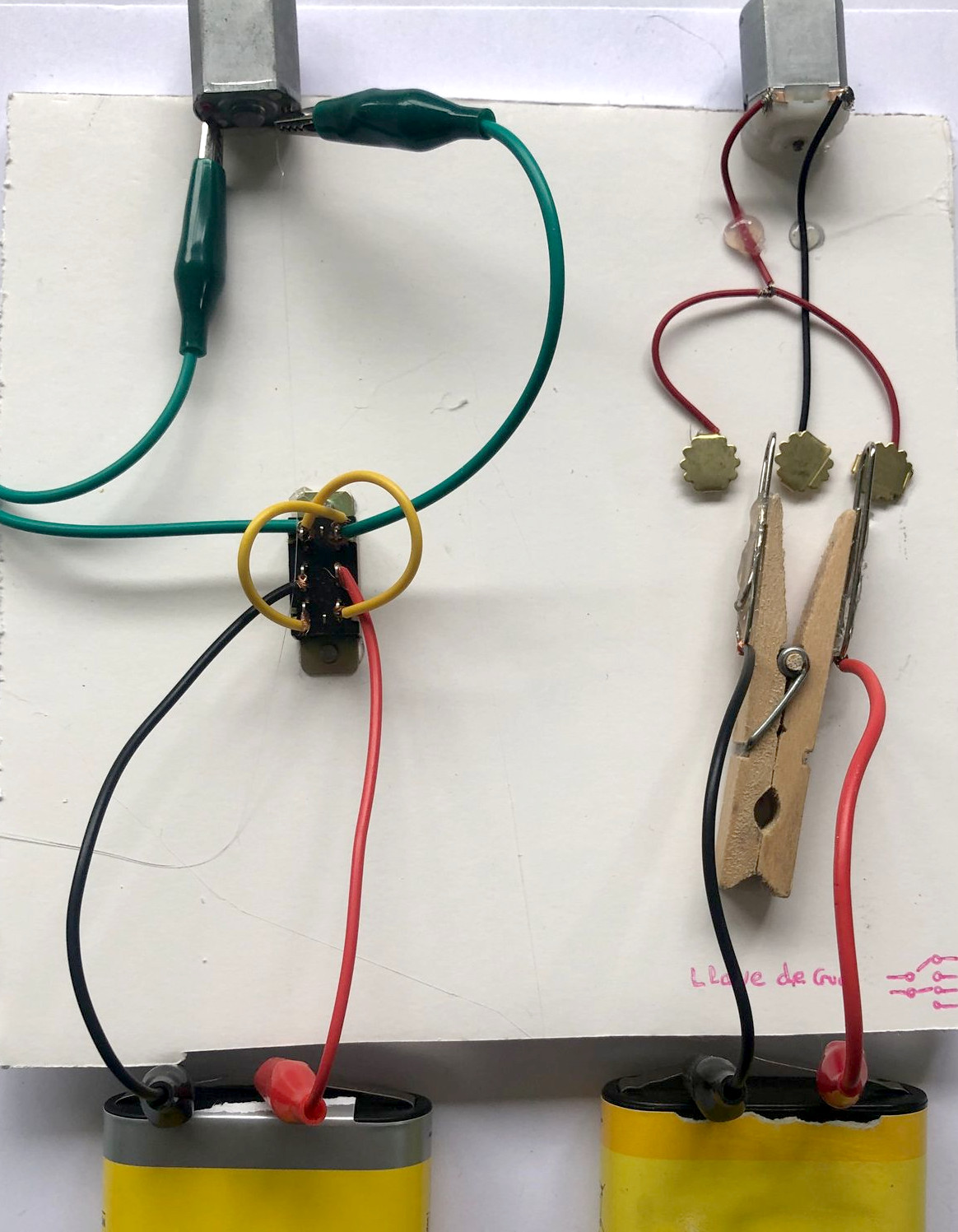

Montaje de un conmutador con componentes prefabricados (izquierda) o artesanales (derecha)
Sistema de unión de piezas
Diseñad el sistema que fije el mecanismo y el motor y seleccionad los pegamentos para la estructura.
Prestad especial atención al proceso de unión de las piezas, ya que este será clave para la calidad y funcionalidad de vuestro proyecto. Considerad los siguientes aspectos:
- Tipo de adhesivo: elegid el pegamento adecuado según las necesidades de vuestro proyecto. Por ejemplo, las barras de cola termofusible son rápidas y fáciles de usar, pero pueden dejar marcas visibles. En cambio, el pegamento de contacto, aunque más lento y complicado de aplicar, ofrece un mejor acabado estético.
- Fijación del motor: decidid cómo vais a sujetar el motor de manera firme y estable para que no se desplace durante el funcionamiento.
- Fijación de los elementos mecánicos: aseguraos de sujetar correctamente las ruedas dentadas, poleas u otros componentes al eje, evitando que deslicen y asegurando un movimiento eficiente.
- Sujeción del eje: diseñad un sistema que permita que el eje gire libremente, pero que evite desplazamientos laterales.
- Elementos auxiliares: identificad si necesitaréis componentes adicionales, como escuadras, alzadores u otros soportes, para garantizar el ajuste preciso de las piezas y la rigidez estructural del proyecto.
Lectura facilitada
Antes de construir vuestro proyecto, debéis planificar todos los detalles:
- dimensiones,
- materiales,
- mecanismos,
- circuito eléctrico
- y colocación de los elementos.
Vistas del proyecto
Representad la planta, el perfil y el alzado del proyecto
Realizad los dibujos de las vistas de vuestro proyecto (planta, alzado y perfil).
Esto os ayudará a visualizar el diseño y evitar errores antes de construir.
Revisión y modificación de los planos
Ajustad los planos a vuestro diseño
Disponéis de planos editables de ascensor, rampa y puerta mecánica.
Revisadlos y adaptadlos según las necesidades de vuestro proyecto.
Si vais a usar la cortadora láser, recordad que el material no debe ser tóxico y su grosor máximo es de 38 mm.
Diseño del mecanismo
Comprobad la forma de ensamblar los mecanismos para un ascensor, rampa o puerta corredera:
Modelo de mecanismo para un ascensor
Modelo de mecanismo para una rampa mecánica
Modelo de mecanismo para una puerta corredera
Diseño del circuito
Planificad el circuito para el motor
Elegid entre estas dos opciones:
- Opción A: El motor gira en un solo sentido.
- Opción B: El motor cambia de sentido de giro.
Luego, seguid estos pasos:
- Dibujad el esquema eléctrico con símbolos de los componentes.
- Planificad cómo montar el circuito en el proyecto.
Sistema de unión de piezas
Fijad el mecanismo y el motor, y elegid los adhesivos adecuados
Es importante unir correctamente las piezas para que el proyecto funcione bien.
Considerad lo siguiente:
- Tipo de adhesivo:
- La cola termofusible es rápida, pero deja marcas.
- El pegamento de contacto es más limpio pero requiere más tiempo.
- Fijación del motor: debe estar bien sujeto para evitar desplazamientos.
- Fijación de los mecanismos: aseguraos de que los engranajes y poleas estén bien fijados al eje.
- Sujeción del eje: debe girar libremente sin desplazarse lateralmente.
- Elementos auxiliares: si es necesario, añadid soportes o escuadras para reforzar la estructura.
¿Queréis mejorar vuestro proyecto?
Si queréis mejorar vuestro proyecto os indicamos algunas ideas:
Incluir finales de carrera en vuestro circuito.
Los finales de carrera son componentes que permiten interrumpir el paso de la corriente cuando un elemento móvil llega al final de su recorrido.
Mejorar la estética de los planos.
Incluyendo elementos meramente decorativos dentro del proyecto, como figuras (de Lego o Playmobil), elementos textiles, simulación de espejos (con papel de aluminio) ...
Incluir elementos de protección en el circuito.

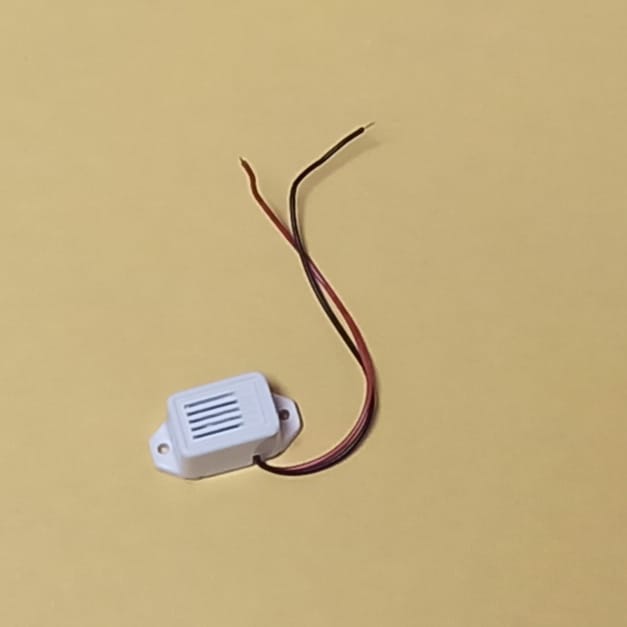

Se pueden añadir luces LED o sirenas (timbres) que avisen cuando el motor está en movimiento.
