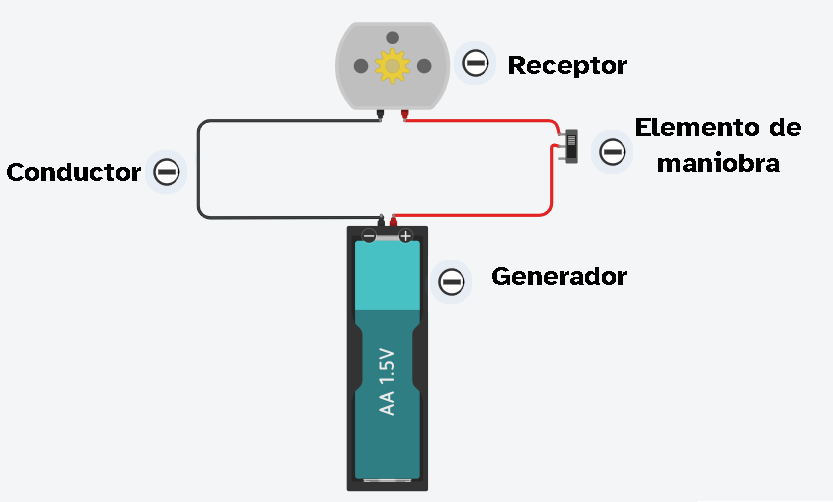

Pulsa sobre las lupas para saber más de cada componente:
{"typeGame":"Mapa","instructions":"","showMinimize":false,"showActiveAreas":false,"author":"","url":"/previews/_home_mama_Descargas_CIrcuito_electrico_con_un_motor.png","authorImage":"","altImage":"Circuito eléctrico con un motor","itinerary":{"showClue":false,"clueGame":"","percentageClue":40,"showCodeAccess":false,"codeAccess":"","messageCodeAccess":""},"points":[{"id":"p920983165880","title":"Receptor","type":2,"url":"","video":"","x":0.57,"y":0.12464341286307054,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a920983165880","pts":[{"id":"p1466605296338","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1466605296338","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1466605296338","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s920983165880","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p1675512924795","title":"Conductor","type":2,"url":"","video":"","x":0.19875,"y":0.3362616701244813,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1675512924795","pts":[{"id":"p1564838998320","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1564838998320","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1564838998320","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1675512924795","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p1397686897371","title":"Elementos de maniobra","type":2,"url":"","video":"","x":0.7375,"y":0.3009919605809129,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1397686897371","pts":[{"id":"p1251666927593","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1251666927593","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1251666927593","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1397686897371","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p150616304892","title":"Generador","type":2,"url":"","video":"","x":0.54125,"y":0.5582533713692946,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a150616304892","pts":[{"id":"p454111640262","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a454111640262","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s454111640262","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s150616304892","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""}],"isScorm":0,"textButtonScorm":"Guardar la puntuación","repeatActivity":false,"textAfter":"","evaluation":0,"selectsGame":[{"typeSelect":0,"numberOptions":4,"quextion":"","options":["","","",""],"solution":"","solutionWord":"","percentageShow":35,"msgError":"","msgHit":""}],"isNavigable":true,"showSolution":true,"timeShowSolution":3,"version":2,"percentajeIdentify":100,"percentajeShowQ":100,"percentajeQuestions":100,"autoShow":false,"autoAudio":true,"optionsNumber":0,"evaluationF":false,"evaluationIDF":"","id":"20241229235953-60","order":"","msgs":{"msgSubmit":"Enviar","msgIndicateWord":"Proporcione una palabra o expresión","msgClue":"¡Genial! La pista es:","msgErrors":"Errores","msgHits":"Aciertos","msgScore":"Puntuación","msgMinimize":"Minimizar","msgMaximize":"Maximizar","msgFullScreen":"Pantalla Completa","msgNoImage":"Pregunta sin imágenes","msgSuccesses":"¡Correcto! | ¡Excelente! | ¡Genial! | ¡Muy bien! | ¡Perfecto!","msgFailures":"¡No era eso! | ¡Incorrecto! | ¡No es correcto! | ¡Lo sentimos! | ¡Error!","msgTryAgain":"Necesita al menos un %s% de respuestas correctas para conseguir la información. Vuelva a intentarlo.","msgEndGameScore":"Antes de guardar la puntuación comience la partida.","msgScoreScorm":"La puntuación no se puede guardar porque esta página no forma parte de un paquete SCORM.","msgPoint":"Punto","msgAnswer":"Responder","msgOnlySaveScore":"¡Sólo puede guardar la puntuación una vez!","msgOnlySave":"Sólo puede guardar una vez","msgInformation":"Información","msgYouScore":"Su puntuación","msgOnlySaveAuto":"Su puntuación se guardará después de cada pregunta. Sólo puede jugar una vez.","msgSaveAuto":"Su puntuación se guardará automáticamente después de cada pregunta.","msgSeveralScore":"Puede guardar la puntuación tantas veces como quiera","msgYouLastScore":"La última puntuación guardada es","msgActityComply":"Ya ha realizado esta actividad.","msgPlaySeveralTimes":"Puede realizar esta actividad cuantas veces quiera","msgClose":"Cerrar","msgPoints":"puntos","msgPointsA":"Puntos","msgQuestions":"Preguntas","msgAudio":"Audio","msgAccept":"Aceptar","msgYes":"Sí","msgNo":"No","msgShowAreas":"Mostrar áreas activas","msgShowTest":"Mostrar cuestionario","msgGoActivity":"Pulsa aquí para realizar esta actividad","msgSelectAnswers":"Selecciona las opciones correctas y pulsa sobre el botón 'Responder'.","msgCheksOptions":"Marca todas las opciones en el orden adecuado y pulsa sobre el botón 'Responder'.","msgWriteAnswer":"Escribe la palabra o expresión correcta y pulsa en el botón 'Responder'.","msgIdentify":"Identifica","msgSearch":"Buscar","msgClickOn":"Pulsa sobre","msgReviewContents":"Debes repasar el %s% de los contenidos de la actividad antes de completar el cuestionario.","msgScore10":"¡Todo perfecto! ¡Enhorabuena! ¿Deseas repetir esta actividad?","msgScore4":"No has superado esta prueba. Repasa sus contenidos e inténtalo de nuevo. ¿Deseas repetir la actividad?","msgScore6":"¡Estupendo! Has superado la prueba, pero seguro que lo puedes mejorar. ¿Deseas repetir esta actividad?","msgScore8":"¡Casi perfecto! Aún lo puedes hacer mejor. ¿Deseas repetir esta actividad?","msgNotCorrect":"¡No es correcto! Has pulsado sobre","msgNotCorrect1":"¡No es correcto! Has pulsado sobre","msgNotCorrect2":"y la respuesta correcta es","msgNotCorrect3":"¡Prueba otra vez!","msgAllVisited":"¡Genial! Has visitado los puntos necesarios.","msgCompleteTest":"Puedes completar el cuestionario.","msgPlayStart":"Pulse aquí para empezar","msgSubtitles":"Subtítulos","msgSelectSubtitles":"Selecciona un archivo de subtítulos. Formatos válidos:","msgNumQuestions":"Número de preguntas","msgHome":"Inicio","msgReturn":"Volver","msgCheck":"Comprobar","msgUncompletedActivity":"Actividad no completada","msgSuccessfulActivity":"Actividad superada. Puntuación: %s","msgUnsuccessfulActivity":"Actividad no superada. Puntuación: %s","msgTypeGame":"Mapa"}}
Los receptores son elementos del circuito que convierten la energía eléctrica en otro tipo de energía, de manera que realicen el efecto para el que fueron diseñados.
Elegir el receptor en función del reto, recordamos receptores y su simbología eléctrica.
Los receptores son elementos del circuito que convierten la energía eléctrica en otro tipo de energía, de manera que realicen el efecto para el que fueron diseñados.
Elegir el receptor en función del reto, recordamos receptores y su simbología eléctrica.
Bombilla
- Transforma la energía eléctrica fundamentalmente en luz y calor.

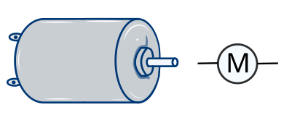

Motor
- Transforma la energía eléctrica en energía cinética, es decir, en movimiento.

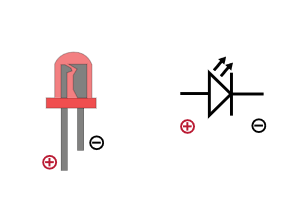

Diodo
- Transforma la energía eléctrica en luz.
- Tienen polaridad.
- Son más eficientes que las lámparas convencionales porque emiten muy poco calor.

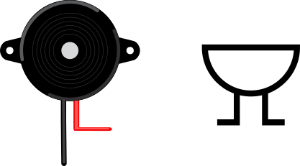

Zumbador
- Transforma la energía eléctrica en ondas sonoras (vibración).
-

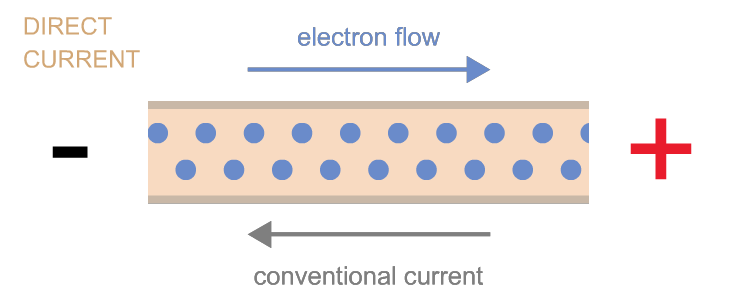

- Los conductores son los elementos por los que circula la corriente eléctrica impulsada desde el generador.

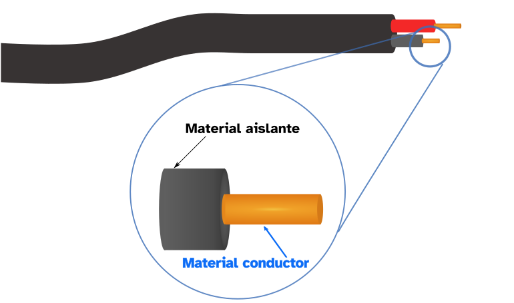

- Usaremos cables eléctricos, que son unos elementos compuestos por un material buen conductor de la electricidad (metal) y recubiertos de un material no conductor (aislante) para protegerlos.
Permiten abrir o cerrar el circuito, por lo que podéis controlar que haya o no corriente eléctrica, es decir, que nos permiten manejar el circuito eléctrico a nuestra voluntad.

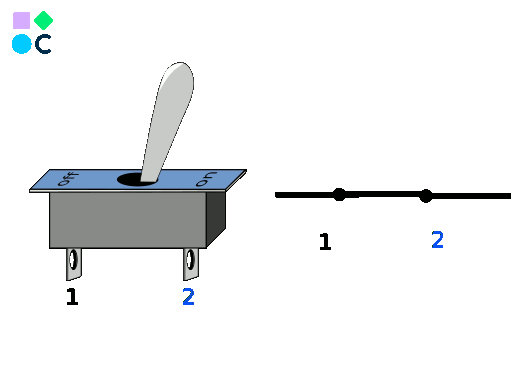

Interruptor
Es un operador de control que abre o cierra un circuito eléctrico, manteniendo su posición hasta una nueva acción.

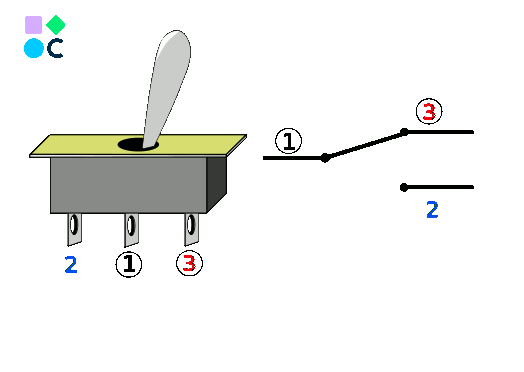

Conmutador
Es un operador de control que abre o cierra un circuito eléctrico, alternando entre diferentes caminos mediante un contacto móvil.

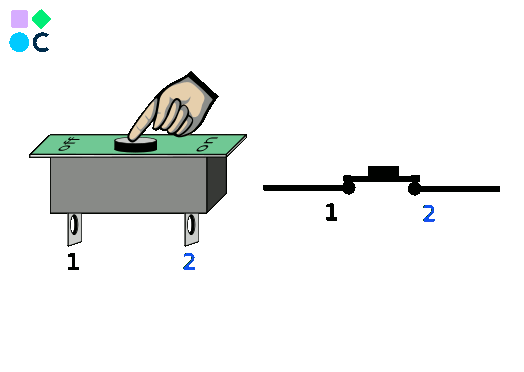

Pulsador
Es un operador de control que abre o cierra un circuito eléctrico mientras se mantiene la presión, volviendo a su posición inicial al soltar.

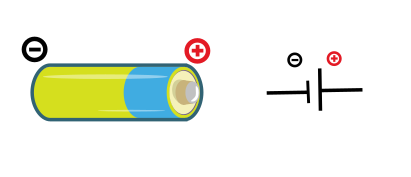

- Los generadores son un elemento del circuito donde se establece una diferencia de tensión o voltaje entre sus extremos.
- La diferencia de tensión o voltaje indica la diferencia de energía eléctrica entre dos puntos,.es la diferencia de energía entre el polo negativo (-) donde hay exceso de electrones y el polo positivo (+) donde faltan electrones.
Su navegador no es compatible con esta herramienta.
