2.1. Movimientos y máquinas simples

Antes de comenzar, es importante repasar los tipos de movimiento que utilizan los mecanismos, ya que son la base para entender cómo funcionan las máquinas que construirás para resolver el reto.

Tipos de movimiento

Repasa los diferentes tipos de movimiento que pueden presentarse en un mecanismo:

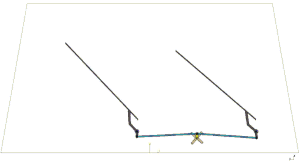

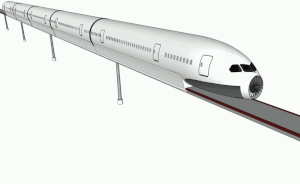

Movimiento rectilíneo Movimiento alternativo Movimiento circular Movimiento circular alternativo

{"typeGame":"FlipCards","author":"","randomCards":true,"instructions":"

Repasa los diferentes tipos de movimiento que pueden presentarse en un mecanismo:

$\"Movimiento$ $\"Movimiento$ $\"Movimiento$ $\"Movimiento$

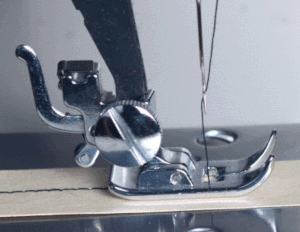

\n","showMinimize":true,"itinerary":{"showClue":false,"clueGame":"","percentageClue":40,"showCodeAccess":false,"codeAccess":"","messageCodeAccess":""},"cardsGame":[{"url":"resources/Perpetual_motion_maglev_train.gif","x":0,"y":0,"author":"","alt":"Imagen de un tren","audio":"","color":"#000000","backcolor":"#b3ecff","eText":"","urlBk":"resources/rectilineo.1.png","xBk":0,"yBk":0,"authorBk":"","altBk":"Flecha recta en un sentido","audioBk":"","colorBk":"#002b4a","backcolorBk":"#e5f2f9","eTextBk":"Movimiento%20lineal"},{"url":"resources/Sewing_machine_animated.gif","x":0.6026938865924704,"y":0.6837291184750349,"author":"","alt":"Movimiento de una aguja de una máquina de coser","audio":"","color":"#000000","backcolor":"#ffffff","eText":"","urlBk":"resources/Alternativo.1.png","xBk":0,"yBk":0,"authorBk":"","altBk":"","audioBk":"","colorBk":"#002b4a","backcolorBk":"#e5f2f9","eTextBk":"Movimiento%20lineal%20alternativo"},{"url":"resources/Dual_rotor_wind_turbine.gif","x":0,"y":0,"author":"","alt":"Movimiento de una aguja de una máquina de coser","audio":"","color":"#000000","backcolor":"#ffffff","eText":"","urlBk":"resources/rotatorio_derecha.1.png","xBk":0,"yBk":0,"authorBk":"","altBk":"","audioBk":"","colorBk":"#002b4a","backcolorBk":"#e5f2f9","eTextBk":"Movimiento%20rotatorio"},{"url":"resources/Windscreen_Wiper.gif","x":0,"y":0,"author":"","alt":"Movimiento de una aguja de una máquina de coser","audio":"","color":"#000000","backcolor":"#ffffff","eText":"","urlBk":"resources/Pendular.1.png","xBk":0,"yBk":0,"authorBk":"","altBk":"Movimiento pendular","audioBk":"","colorBk":"#002b4a","backcolorBk":"#e5f2f9","eTextBk":"Movimiento%20pendular"}],"isScorm":1,"textButtonScorm":"Guardar la puntuación","repeatActivity":true,"textAfter":"%3Cp%3E%3C/p%3E%0A%3C%21--a%3D1--%3E%3C%21--a%3D1--%3E","version":1.3,"percentajeCards":100,"type":2,"showSolution":true,"timeShowSolution":3,"time":3,"evaluation":false,"evaluationID":"","id":"2024121210489-60","msgs":{"msgSubmit":"Enviar","msgClue":"¡Genial! La pista es:","msgCodeAccess":"Código de acceso","msgPlayAgain":"Jugar otra vez","msgPlayStart":"Pulse aquí para jugar","msgScore":"Puntuación","msgErrors":"Errores","msgHits":"Aciertos","msgMinimize":"Minimizar","msgMaximize":"Maximizar","msgCool":"¡Bien!","msgFullScreen":"Pantalla Completa","msgExitFullScreen":"Salir del modo pantalla completa","msgSuccesses":"¡Correcto! | ¡Excelente! | ¡Genial! | ¡Muy bien! | ¡Perfecto!","msgFailures":"¡No era eso! | ¡Incorrecto! | ¡No es correcto! | ¡Lo sentimos! | ¡Error!","msgNoImage":"Pregunta sin imágenes","msgEndGameScore":"Antes de guardar la puntuación comience la partida.","msgScoreScorm":"La puntuación no se puede guardar porque esta página no forma parte de un paquete SCORM.","msgOnlySaveScore":"¡Sólo puede guardar la puntuación una vez!","msgOnlySave":"Sólo puede guardar una vez","msgInformation":"Información","msgYouScore":"Su puntuación","msgAuthor":"Autoría","msgOnlySaveAuto":"Su puntuación se guardará después de cada pregunta. Sólo puede jugar una vez.","msgSaveAuto":"Su puntuación se guardará automáticamente después de cada pregunta.","msgSeveralScore":"Puede guardar la puntuación tantas veces como quiera","msgYouLastScore":"La última puntuación guardada es","msgActityComply":"Ya ha realizado esta actividad.","msgPlaySeveralTimes":"Puede realizar esta actividad cuantas veces quiera","msgClose":"Cerrar","msgAudio":"Audio","msgPreviousCard":"Anterior","msgNextCard":"Siguiente","msgNumQuestions":"Número de tarjetas","msgTrue":"Verdadero","msgFalse":"Falso","msgTryAgain":"Necesita al menos un %s% de respuestas correctas para conseguir la información. Vuelva a intentarlo.","mgsAllQuestions":"¡Completadas las preguntas!","msgTrue1":"Has acertado. Es la cara correcta.","msgTrue2":"Has fallado. No es la cara correcta.","msgFalse1":"Has acertado. No es la cara correcta.","msgFalse2":"Has fallado. Es la cara correcta.","mgsClickCard":"Pulsa en la tarjeta","msgEndTime":"Acabó el tiempo de juego. Tu puntuación es %s.","msgEnd":"Finalizar","msgEndGameM":"Has completado el juego. Tu puntuación es %s.","msgUncompletedActivity":"Actividad no completada","msgSuccessfulActivity":"Actividad superada. Puntuación: %s","msgUnsuccessfulActivity":"Actividad no superada. Puntuación: %s","msgTypeGame":"Tarjetas de memoria"}}

0 0 1 1 2 2 3 3

Su navegador no es compatible con esta herramienta.

Máquinas simples

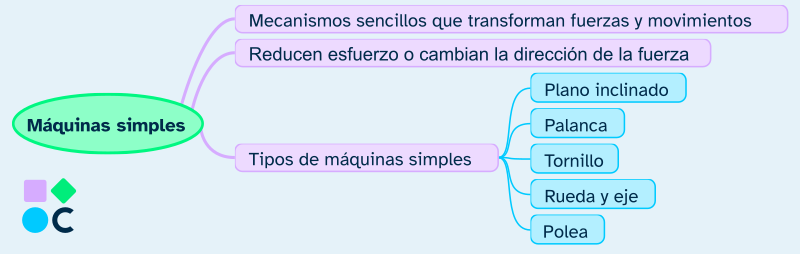

Las máquinas simples son los mecanismos más sencillos que permiten transmitir o transformar fuerzas y movimientos de un elemento de entrada a un elemento de salida, facilitando el trabajo al reducir el esfuerzo necesario o cambiando la dirección de la fuerza.

Vamos a recordar las máquinas simples más sencillas

Plano inclinado

El plano inclinado es una superficie que forma un ángulo pequeño con el plano horizontal.

Facilita acceso a lugares más elevados.
Facilita subir o bajar cargas con menos esfuerzo.

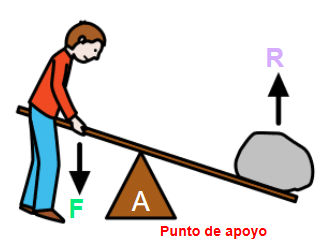

Palanca

La palanca es una máquina simple que se utiliza para mover o levantar objetos pesados.

Facilita mover o levantar un objeto para realizar el trabajo con mayor facilidad.
Hay palancas de primer grado, segundo grado y tercer grado.

Tornillo

Un tornillo es una máquina simple que convierte un movimiento de rotación en un movimiento lineal mediante la acción de una rosca helicoidal.

Facilita el trabajo al convertir una fuerza rotacional en una fuerza lineal.

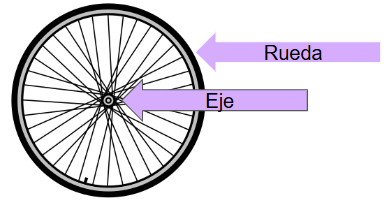

Rueda y eje

Una rueda es un objeto circular que gira alrededor de un eje central. Es una de las invenciones más antiguas y útiles de la humanidad.

Facilita el movimiento de objetos.
Facilita el desplazamiento con mayor facilidad. Reduce la fricción entre el objeto y la superficie.

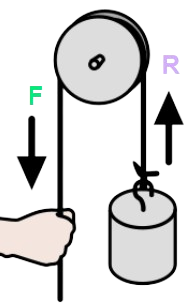

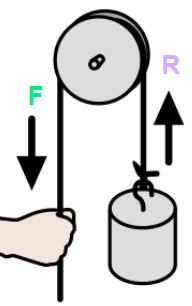

Polea

Una polea es una máquina simple que consiste en una rueda con una ranura por donde pasa una cuerda o cable. Su función principal es cambiar la dirección de una fuerza.

Facilita el levantamiento de una carga al cambiar la dirección de la fuerza aplicada.
Hay poleas fijas, poleas móviles y polipastos.

Lectura facilitada

Las máquinas simples son mecanismos muy básicos. Sirven para transmitir o cambiar fuerzas y movimientos.

Las máquinas simples hacen el trabajo más fácil. Pueden reducir el esfuerzo necesario o cambiar la dirección de una fuerza.

Vamos a recordar algunas máquinas simples:

Plano inclinado

El plano inclinado es una superficie inclinada.

Sirve para subir o bajar objetos con menos esfuerzo.
Facilita el acceso a lugares más altos.

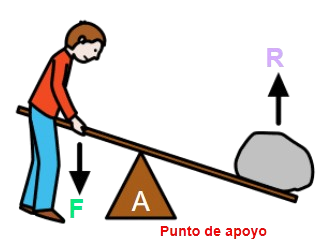

Palanca

La palanca ayuda a mover o levantar objetos pesados.

Permite hacer menos esfuerzo para mover cosas.
Existen tres tipos de palancas: primer grado, segundo grado y tercer grado.

Tornillo

El tornillo convierte un movimiento giratorio en un movimiento en línea recta.

Facilita el trabajo al transformar una fuerza rotatoria en una fuerza lineal.

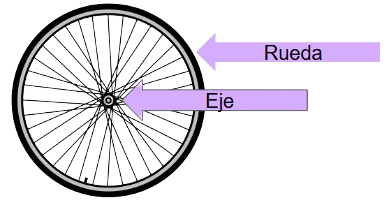

Rueda y eje

La rueda gira alrededor de un eje.

Ayuda a mover objetos con más facilidad.
Reduce la fricción, haciendo que los objetos rueden en vez de arrastrarse.

Polea

La polea es una rueda con una cuerda o cable.

Facilita levantar cargas pesadas.
Cambia la dirección de la fuerza aplicada.
Existen poleas fijas, poleas móviles y polipastos.

Apoio visual

Relaciona

Identifica las cinco máquinas simples que hemos repasado.
