Ahora que ya conoces los distintos tipos de estructuras, las condiciones que deben cumplir, así como los diferentes elementos que las constituyen y has experimentado con ellas, es el momento de ponerse manos a la obra.
En equipos, debéis diseñar y construir un prototipo de una estructura que permita hacer el patio de vuestro centro más inclusivo. Podéis diseñar:
Estructuras para albergar personas
Una estructura destinada a proteger, cubrir un espacio o albergar personas en su interior.
Estructuras para el mobiliario
Una estructura que forme parte del mobiliario del patio y que necesite soportar algún esfuerzo para realizar su función.
Lectura facilitada
Ahora que conoces:
Los distintos tipos de estructuras.
Las condiciones que deben cumplir.
Los diferentes elementos que las forman.
Es el momento de empezar.
Debéis construir un prototipo de una estructura que haga el patio de vuestro centro más inclusivo.
Debéis trabajar en equipos.
Estructuras para albergar personas
Una estructura destinada a proteger, cubrir un espacio o albergar personas en su interior.
Estructuras para el mobiliario
Una estructura que forme parte del mobiliario del patio y que necesite soportar algún esfuerzo para realizar su función.
¿Qué requisitos debe cumplir el prototipo diseñado?
Al igual que las estructuras reales, vuestra construcción debe cumplir requisitos específicos en cuanto a materiales, dimensiones y condiciones técnicas.
¿Qué requisitos debe cumplir el prototipo diseñado?
Condiciones de estabilidad
La estructura construida debe cumplir las siguientes condiciones:
Ser estable en su conjunto.
Ser resistente y rígida (donde sea necesario), es decir, mantener su forma, soportando las cargas y esfuerzos a los que está sometida sin romperse.
Se consideran cumplidas las condiciones anteriores si:
Las estructuras diseñadas para soportar peso encima, como el mobiliario, aguantan una masa mínima de 1 kilogramo sobre ellas sin romperse.
Las estructuras diseñadas para proteger o cubrir un espacio, albergar equipamiento o personas en su interior, soportan las cargas variables más habituales:
Viento: se simulará mediante el aire de un pequeño secador de pelo o un pequeño ventilador.
Nieve sobre su parte superior: se comprobará con 500 gramos uniformemente distribuidos sobre su superficie.
Elementos estructurales
La estructura construida debe tener, como mínimo, un arco, una parte triangulada o tirantes para soportar los esfuerzos.
Además, podéis incluir un elemento innovador en vuestra construcción (impresión 3D, corte láser o pieza especial) que mejore el resultado final. Este paso no es obligatorio.
Dimensiones
El prototipo se debe presentar pegado sobre una base de cartón de dimensiones 200 × 250 mm.
Las dimensiones máximas (ancho, largo y alto) de la maqueta permitidas son 200 × 250 × 200 mm.
Materiales: ¡Aplica las 3 R!
Los materiales empleados deben ser preferentemente reutilizados o reciclados, contribuyendo así al ODS 12 (Producción y consumo responsables). La estructura debe estar construida principalmente con papel y/o cartón. No olvidéis la tercera "R" de la regla de las 3R, la de reducir, el uso responsable de recursos materiales es fundamental para proteger el medio ambiente y conservar la naturaleza.
Lectura facilitada
Vuestra construcción debe cumplir estos requisitos específicos:
¿Qué requisitos debe cumplir el prototipo diseñado?
Condiciones de estabilidad
La estructura construida debe cumplir las siguientes condiciones:
Ser estable en su conjunto.
Ser resistente.
Ser rígida, donde sea necesario.
Por lo tanto, debe:
Mantener su forma.
Soportar las cargas sin romperse.
Se consideran cumplidas las condiciones anteriores si:
Las estructuras diseñadas para soportar peso encima, como el mobiliario, soportan mínimo 1 kilogramo sin romperse.
Las estructuras diseñadas para proteger o cubrir un espacio soportan:
Viento: se simulará mediante el aire de un pequeño secador de pelo o un pequeño ventilador.
Nieve: se comprobará con 500 gramos distribuidos de forma sobre su superficie.
Elementos estructurales
La estructura construida debe tener, como mínimo un elemento de estos:
Un arco.
Una parte triangulada.
Tirantes.
Además, podéis incluir un elemento innovador en vuestra construcción:
Impresión 3D.
Corte láser.
Pieza especial.
Este último paso no es obligatorio.
Dimensiones
El prototipo se debe estar pegado sobre una base de cartón.
Las dimensiones de la base deben ser 200 × 250 mm.
Las dimensiones máximas (ancho, largo y alto) de la maqueta debe ser 200 × 250 × 200 mm.
Materiales: ¡Aplica las 3 R!
Los materiales empleados deben ser preferentemente reutilizados o reciclados.
Así se colabora con el ODS 12, producción y consumo responsables.
La estructura debe estar construida principalmente con papel y cartón.
Debes recordar la tercera R de la regla de las 3R, la de reducir.
El uso responsable de recursos materiales es importante para proteger el medio ambiente y conservar la naturaleza.
Documentando tu proyecto
Durante esta fase, se trabajará con dos documentos fundamentales, que se explican a continuación:
Documentación base en la construcción del prototipo
Memoria técnica
La memoria técnicaes el documento en el que quedará reflejado el proceso de fabricación de vuestro prototipo, así como el trabajo llevado a cabo. En el apartado 4.1 de este recurso encontraréis una explicación de la configuración de este documento, junto con una plantilla que debéis cubrir a medida que avancéis de fase en vuestro proyecto.
Cada equipo deberá acompañar su proyecto de una memoria técnica.
Rúbrica de evaluación del proyecto
Vuestro prototipo será evaluado según la rúbrica que aparece al final de esta página, por lo que es fundamental tenerla en cuenta en todo momento. Es recomendable que realicéis una autoevaluación de vuestro trabajo, una vez terminado, siguiendo esta rúbrica. Esto os puede dar pistas de cómo mejorar vuestra maqueta.
Además, debéis continuar utilizando el diario de aprendizaje para reflexionar sobre vuestra manera de aprender.
¡Ánimo y adelante con la estructura!
Lectura facilitada
Durante esta fase, hay dos documentos fundamentales. Aquí los explicamos:
Documentación base en la construcción del prototipo
Memoria técnica
La memoria técnica es un documento que muestra el proceso de fabricación de vuestro prototipo y el trabajo realizado.
En el apartado 4.1 de este recurso encontraréis cómo hacer este documento.
Hay una plantilla que debéis completar a medida que avancéis en vuestro proyecto.
Rúbrica de evaluación del proyecto
Vuestro prototipo será evaluado usando la rúbrica que aparece al final de esta página
Es importante tener en cuenta la rúbrica durante todo el proyecto.
Se recomienda hacer una autoevaluación usando la rúbrica una vez terminado el trabajo.
Esto os ayudará a mejorar vuestra maqueta.
Debéis seguir usando el diario de aprendizaje para reflexionar sobre vuestra manera de aprender.
¡Ánimo y adelante con la estructura!
¿Queréis ver algunos ejemplos?
Rincón de juego de descanso con sombra
Patio cubierto

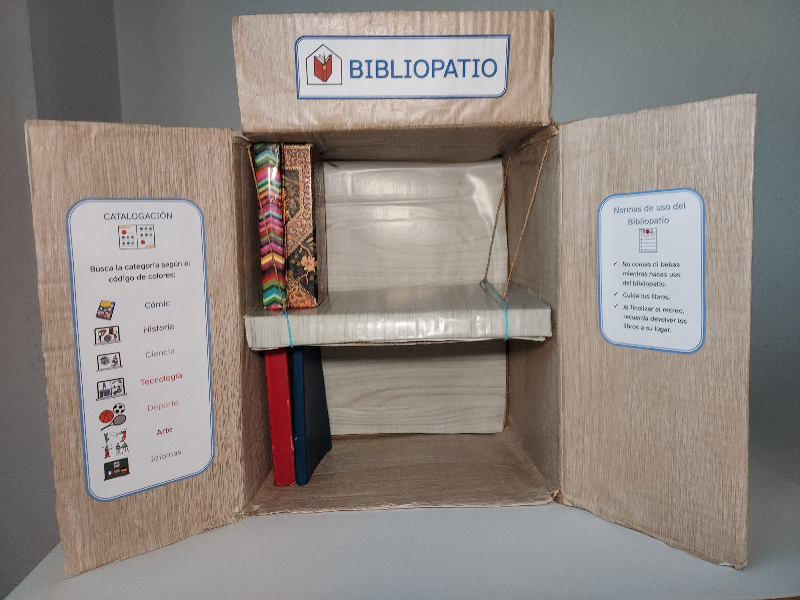

Bibliopatio: un rincón donde disfrutar de la lectura
Bibliopatio
Tirantes
Estante con estructura triangulada
¿Cómo se evalúa mi trabajo?
Es importante que tengas claro cómo se va a evaluar tu trabajo y los requisitos que debe cumplir tu producto final.
La rúbrica de evaluación que tienes a continuación describe los distintos niveles de calidad que pueden alcanzar las tareas propuestas a lo largo de este recurso, por lo que te servirá como hoja de ruta para desarrollar tu trabajo.
Condiciones de estabilidad
Elementos estructurales
Dimensiones
Materiales: ¡Aplica las 3 R!
Memoria técnica
Rúbrica de evaluación del proyecto
