Como sabes, antes de diseñar un objeto tenemos que tener claras sus características. Para ello, es útil analizar otros objetos desde diferentes puntos de vista. Realiza una de las tres opciones:
A continuación, se muestra un organizador de escritorio. Has de realizar un análisis del mismo atendiendo a los 4 análisis fundamentales trabajados anteriormente (análisis formal, análisis técnico, análisis funcional y análisis socioeconómico). Para ayudarte a realizarlo puedes contestar a las siguientes preguntas:
En el taller de tecnología, mantener el orden es esencial para trabajar de manera eficiente y segura. Uno de los mayores retos a los que te enfrentas es a la organización de tornillos de diferentes tamaños, tipos y materiales. Actualmente, los tornillos suelen almacenarse de forma desordenada, lo que dificulta encontrar rápidamente el que se necesita y aumenta el riesgo de perder piezas importantes.
Tu tarea es analizar este problema desde diferentes perspectivas y proponer soluciones innovadoras para organizar los tornillos de manera práctica, eficiente y accesible. Debes considerar aspectos funcionales, técnicos, estéticos y socioeconómicos, teniendo en cuenta las necesidades específicas del taller, las herramientas disponibles y los usuarios que lo utilizan.
Identificar las principales dificultades en la organización de tornillos.
Explorar distintas soluciones que ya existen en el mercado o en otros contextos.
Diseñar o adaptar un sistema de organización que optimice el espacio y facilite el trabajo en el taller.
Evaluar la viabilidad de la solución propuesta, considerando su coste, durabilidad y facilidad de implementación.
Finalmente, debes presentar tu solución, explicando por qué tu propuesta es la más adecuada para resolver el problema.
A continuación, se muestran una serie de objetos que utilizas en tu día a día en el centro escolar.
Debes escoger uno y escribir una historia en la que desarrolles los siguientes puntos:
Comparte tu historia con el resto del aula.
A la hora de representar un objeto es fundamental hacerlo en el tamaño adecuado. Para ello, es indispensable tener claro el trabajo con escalas. Elige una de las siguientes tareas y repasa tus conocimientos:
Galicia cuenta con impresionantes rutas de senderismo, y el “Camiño dos Faros” es una de ellas. En esta tarea, vas a explorar los faros que iluminan la Costa da Morte situados a la largo de esta ruta. Deberás representar a escala los diferentes tramos de este recorrido y conocer la altura de cada faro.
¡Prepara tus deportivas y tu mente, que el camino comienza!
Para la realización de la tarea, debes seguir estos pasos:
1º) Investigar el caminoAccede a la web de "O Camiño dos Faros" y toma nota de los siguientes datos:
Luego, realiza una tabla en la que los recojas de forma ordenada:
| Nº tramo | Nombre | Longitud real (Km) |
| 1 | Malpica - Niñóns | |
| 2 | ... | |
| 3 | ... | |
| 4 | ... | |
| 5 | ... | |
| 6 | ... | |
| 7 | ... | |
| 8 | ... | |
| Total | ||

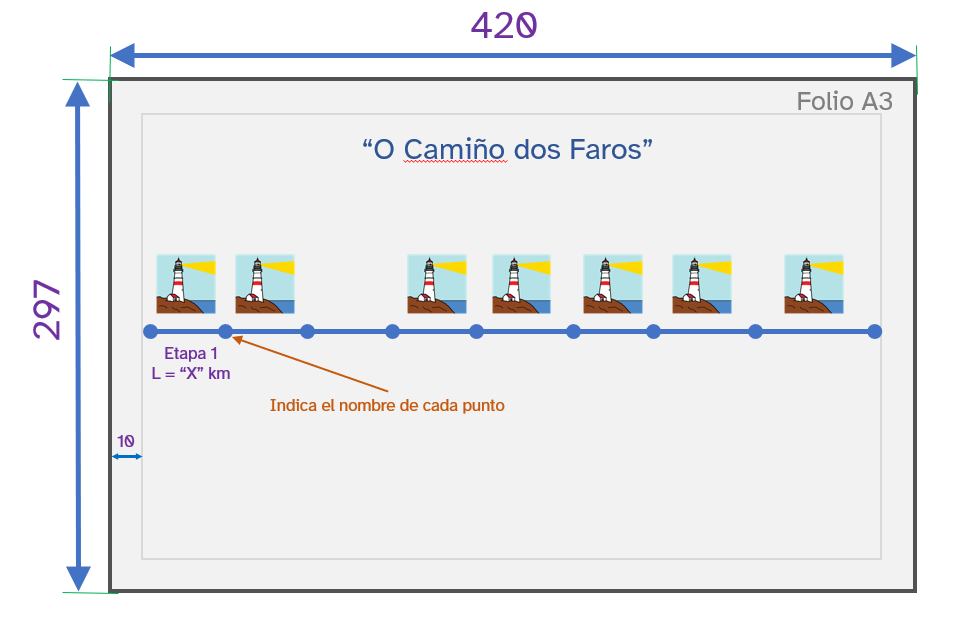

2º) Calcular la escalaTeniendo en cuenta la longitud total de la ruta y que vas a hacer su representación en un folio de formato A3 (297 mm × 420 mm) dejando 1 cm de margen, obtén la mayor escala a la que se puede dibujar.
3º) Calcular la longitud de cada tramoUsa la escala obtenida para calcular la longitud que debe tener cada tramo en tu plano.
Añade una nueva columna a tu tabla y anota las longitudes calculadas, junto con los kilómetros reales de cada tramo
| Nº tramo | Nombre | Longitud real (Km) | Longitud en el plano (Unidades) |
| 1 | Malpica - Niñóns | ||
| 2 | ... |
4º) Representar gráficamente
Como ya sabes, el reto es diseñar algún elemento organizador para el centro, por lo que cuanto más definidos tengáis los objetos que os rodean, más fácil será ordenarlos. En esta tarea deberás medir y representar tres objetos que tengas a tu alcance en el espacio en que te encuentres (aula o taller de Tecnología).
La representación debe cumplir las siguientes condiciones:
Recomendación: procura elegir objetos sencillos, sin demasiadas aristas ocultas.
En esta tarea continuarás con tu labor de ayudante del estudio de arquitectura iniciada anteriormente. Tu misión es facilitar a la empresa el valor de la longitud de las paredes externas del edificio principal de tu centro educativo. Para ello, debes seguir estos pasos:
1º) Accede a Google Maps u OpenStreetMapHaz clic sobre el enlace para acceder a la web del visor que elijas:
2º) Busca tu centro educativoTeclea en el cuadro de búsqueda el nombre completo de tu centro educativo.
3º) Inmoviliza el planoHaz una captura de pantalla pulsando la tecla ImpPt y guardalo en un documento de Writer.

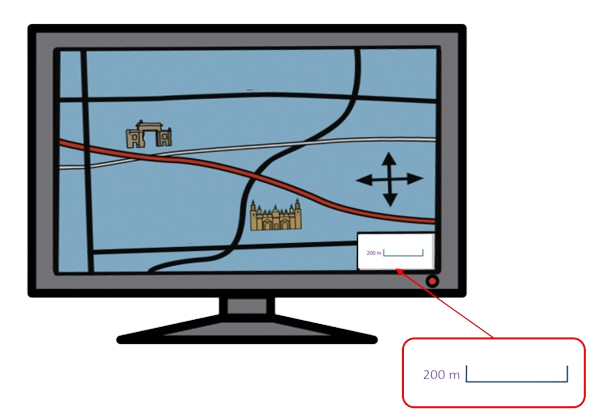

En la captura de pantalla tiene que ser visible la escala, que puedes encontrar, según el visor, en:
Puedes optar por imprimir el mapa o trabajar sobre la pantalla.

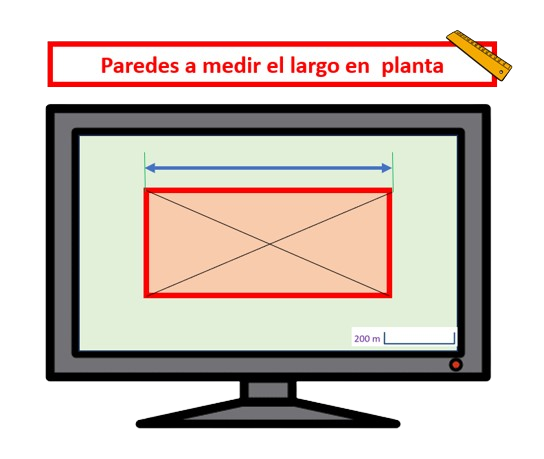

4º) ¡A medir!Ahora que ya tienes las herramientas de trabajo, toma una regla y responde a las siguientes preguntas:

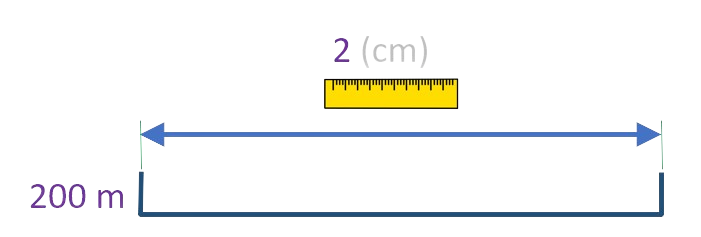

2. Mide el largo de las paredes exteriores sobre la planta del edificio que ves en la captura de pantalla hecha anteriormente. Puedes imprimirla y trabajar sobre papel o hacerlo sobre la pantalla del ordenador. Debes calcular su medida real, teniendo en cuenta la escala obtenida en la pregunta anterior.
3. Comprueba una de estas medidas en la realidad para saber que has tomado los datos correctos.
4. ¿Qué escala debes utilizar para representar el plano del edificio al máximo tamaño posible en un folio de tamaño A3?
En este ejercicio, vas a explorar la representación de vistas a escala. Antes de comenzar, te ofrecemos dos alternativas para resolver el ejercicio:
Utilizar instrumentos de dibujoPara ello, puedes descargar e imprimir la plantilla de cada figura en pdf que tiene una rejilla que te ayudará a obtener las vistas, mantener la uniformidad y la precisión en tus dibujos. Deberás utilizar regla, escuadra, cartabón y compás.
Utilizar LibreOffice DrawEn este caso tendrás que descargar una lámina en formato odg de cada figura preparada para que puedas dibujar las vistas de los objetos directamente en el programa LibreOffice Draw.
Asegúrate de elegir la opción que mejor se adapte a tus necesidades o a las preferencias de tu profesorado.
Debes fijarte muy bien en las cotas del objeto y trasladar las medidas correctamente a la lámina. Ten cuidado con las unidades, ya que un error en este aspecto puede afectar a todo el dibujo.
Como sabes, antes de diseñar un objeto debes tener claras sus características. Para ello, es útil analizar otros objetos desde diferentes puntos de vista.
Nota: Los archivos editables en .ODG (Libre Office Draw) es recomendable que los descargues empleando el botón derecho del ratón (guardar enlace como).
La primera figura que te proponemos es un borrador de encerado clásico, fíjate que debes representarlo a escala natural, cada lado de los cuadrados pequeños de la plantilla representa dos mm.
La segunda figura que te proponemos es un balón de baloncesto, fíjate en que debes representarlo a escala 1:25, ¿es una escala de ampliación o de reducción? Recuerda que cada lado de los cuadrados pequeños de la plantilla representa dos mm.
La última figura que te proponemos es un afilalápices metálico, fíjate que debes representarlo a escala 2:1, y que tiene líneas curvas. Cada lado de los cuadrados pequeños de la plantilla representa dos mm.
Ampliación: Como ejercicio de ampliación intenta dibujar las aristas ocultas.
Como tercera figura, te proponemos una tuerca hexagonal, fíjate que debes representarla a 2:1, ¿es una escala de ampliación o de reducción? Recuerda cada lado de los cuadrados pequeños de la plantilla representa dos mm.
Después de trabajar en las tareas propuestas anteriormente, llega el momento de reflexionar sobre el aprendizaje. Para ello, debes responder a las siguientes preguntas en la fase 3 de tu diario de aprendizaje:
Organiza todo lo que has aprendido observando este mapa conceptual. Puedes descargarlo y editarlo con FreeMind si quieres añadir más información o hacer tus propias conexiones.
