¿Alguna vez has montado un puzle? ¿Y un mueble? En cualquiera de los dos casos necesitas que las piezas encajen perfectamente. ¿Cómo se consigue esto? La clave está en indicar las medidas exactas de cada parte del objeto cuando se diseña.
A esto se llama acotación. Acotar es indicar las dimensiones de un objeto representado, utilizando una serie de símbolos y siguiendo las normas establecidas.
¿Alguna vez has montado un puzle?
¿Alguna vez has montado un mueble?
Es importante que las piezas del puzle o del mueble encajen perfectas.
Por eso, es importante indicar las medidas exactas de cada parte del objeto en el diseño.
Esto es la acotación.
Acotar es indicar las dimensiones de un objeto representado.
Se utilizan símbolos en la acotación.
Hay que cumplir las normas de acotación.
En la acotación existen una serie de elementos que siempre deben estar presentes. Estos elementos son:
En la acotación hay elementos que siempre deben aparecer.
Estos elementos son:
Dependiendo del tipo de plano que se esté elaborando, existen diferentes tipos de acotación. Este curso nos centraremos en los tres tipos más habituales:
En la acotación en serie, las cotas se disponen una a continuación de la otra de forma que cada elemento se acota a partir del anterior.
Este tipo de acotación presenta el inconveniente de que puede dar lugar a la acumulación de errores entre las distintas medidas.
En la acotación en paralelo, todas las cotas que están en una misma dirección se originan en un punto común que actúa como referencia.
Este tipo de acotación evita la acumulación de errores que podrían producirse con la acotación en serie, ya que cada cota es independiente de las demás.
La acotación combinada o mixta es una mezcla de la acotación en serie y paralelo.
Se trata del sistema más utilizando en la elaboración de planos.
Existen diferentes tipos de acotación.
Se usa un tipo de acotación u otro según el tipo de plano
Este curso estudiamos los tres tipos de escalas más usados.
Las cotas están una a continuación de la otra.
Cada elemento se acota a partir del anterior.
Problema: puede hacer que se acumulen errores en varias medidas.
Las cotas salen de un punto común o referencia.
Esta acotación evita la acumulación de errores de la acotación en serie.
La acotación combinada o mixta es una mezcla de la acotación en serie y paralelo.
La acotación combinada o mixta es el sistema más utilizando en los planos.
La acotación es un proceso normalizado, por lo tanto, es importante seguir una serie de normas para acotar un plano. Estas normas tienen que cumplirse independientemente del tipo de acotación que se se esté utilizando. La normalización permite que los planos sean interpretados de igual forma por cualquier persona que necesite usar ese plano.
Deben indicarse las cotas imprescindibles para construir el objeto, de forma que:
Todas las cotas deben indicarse en la misma unidad. Por defecto, se establece que:
Si se acota en otras unidades, debe indicarse mediante una nota en el plano o en el cajetín, ya que la cifra de cota nunca se acompaña de la unidad.
Las líneas auxiliares de cota y las líneas de cota no deben, por regla general, cortar otras líneas del dibujo, excepto que sea inevitable. También se debe evitar que se corten entre sí.
La cifra de cota debe situarse cumpliendo los siguientes criterios:
Las líneas de cota nunca deben superponerse con las aristas del diseño, ni con los ejes de simetría. Esto dificultaría su visualización y, por lo tanto, la interpretación de la acotación.
En acotación, existen elementos complementarios constituidos por una serie de símbolos que acompañan a la cifra de cota. Su función es actuar como indicaciones gráficas adicionales para facilitar la comprensión del plano.
Durante este curso, se utilizarán fundamentalmente tres de ellos, aunque existen más:
| Símbolo | Significado |
| R |  Radio |
| ∅ |  Diámetro |
 |
Cuadrado |
A la hora de utilizar estos símbolos, debes tener en cuenta que:
Además, en la acotación de radios y diámetros debes saber que:
Si la línea de cota sobre la que se debe poner el valor es muy pequeña, se permite aplicar varias alternativas para que las dimensiones queden claramente especificadas:
La acotación sigue unas normas.
Estas normas tienen que cumplirse siempre.
Estas normas ayudan a que los planos se entiendan siempre de la misma forma y por cualquier persona.
Deben ponerse solo las cotas necesarias para construir el objeto.
No deben faltar datos.
No debe haber cotas de más.
Las cotas que se pueden obtener a partir de otras en el plano, no se indican.
Las cotas de más hacen más difícil entender el plano.
Todas las cotas deben estar en la misma unidad.
Por defecto, se debe:
Si se acota en otras unidades, debe ponerse en el plano.
Se puede poner una nota al final del plano o en el cajetín.
Nunca se escriben las unidades junto a la cota.
Las líneas auxiliares de cota no deben cortar a otras líneas del dibujo.
Las líneas de cota no deben cortar otras líneas del dibujo.
Tampoco deben cruzarse entre sí.
A veces, hay alguna excepción a lo anterior, cuando es imposible que no se crucen.

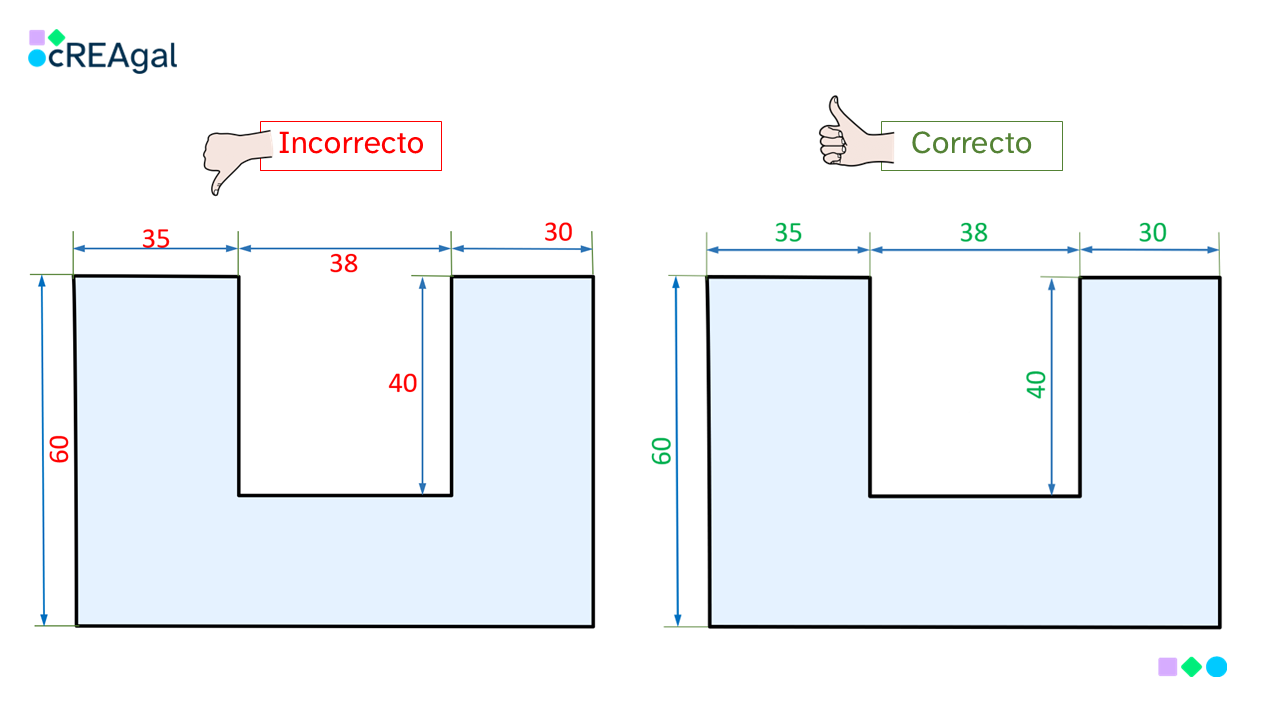

La cifra de cota debe estar en el lugar correcto según estas reglas:

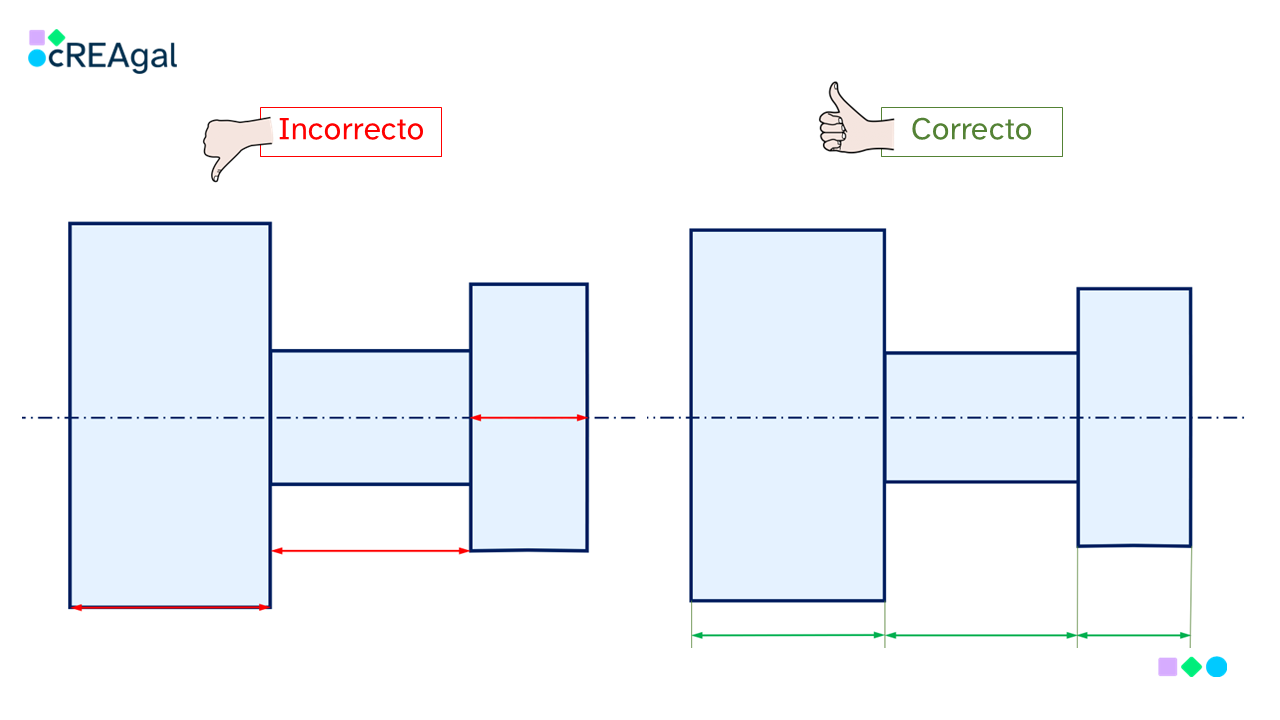

Las líneas de cota nunca deben estar encima de aristas del diseño.
Las líneas de cota nunca deben estar encima de los ejes de simetría.
Lo anterior dificulta entender el plano.
En acotación, hay símbolos que van junto a la cifra de cota.
Estos símbolos ayudan a entender mejor el plano.
Durante este curso, usarás principalmente tres de estos símbolos, pero hay más.
| Símbolo | Significado |
| R | Radio |
| ∅ | Diámetro |
|
Cuadrado |
Cuando uses estos símbolos, recuerda que:
Además, al medir radios y diámetros, debes saber que:
Si la línea de cota es muy pequeña, se puede:
