Pequeña pieza electrónica hecha de materiales especiales que contiene múltiples circuitos integrados con los que se realizan numerosas funciones en ordenadores y dispositivos electrónicos.
Ejemplo:
Los teléfonos móviles tienen microchips que les permiten conectarse a internet.
Microorganismo
Definición:
Ser vivo diminuto que no puede ser visto a simple vista y requiere el uso de un microscopio para ser observado. Estos organismos incluyen bacterias, virus, hongos y protozoos.
Ejemplo:
Las caries dentales están causadas por microorganismos que habitan en la boca.
¿Qué son las escalas?
Acabas de analizar un objeto tecnológico y necesitas representar sus diferentes vistas, pero ¿qué ocurre si ese objeto es tan grande que no cabe en un folio? ¿Y si es tan pequeño que es casi imposible dibujarlo? ¡La solución a estos problemas está en las escalas!
La escala es la relación que existe entre las dimensiones de un objeto en el dibujo y las dimensiones de este en la realidad. Esto te permite representar un objeto con un tamaño diferente al real, teniendo en cuenta sus proporciones. Existen tres tipos diferentes de escalas:

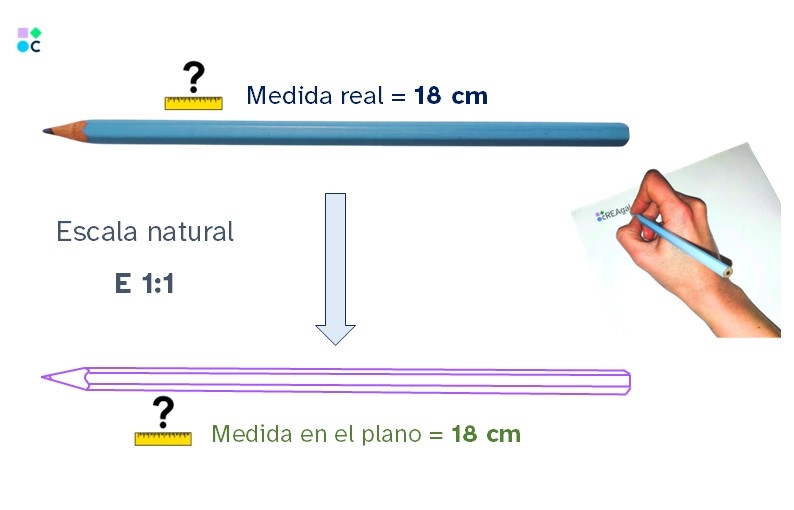

Escala natural 1:1
La escala natural se utiliza para representar objetos al tamaño real. Se utiliza en la representación de objetos cuyas dimensiones reales se ajustan al tamaño del papel sobre el que se crea el plano.
Representación: se escribe siempre como 1:1.
Usos: Dado que es la escala más fácil de manejar, siempre que es posible, se opta por este tipo de escala. Se utiliza en objetos con un tamaño inferior al formato del papel en el que se va a representar y no necesitan ampliación.

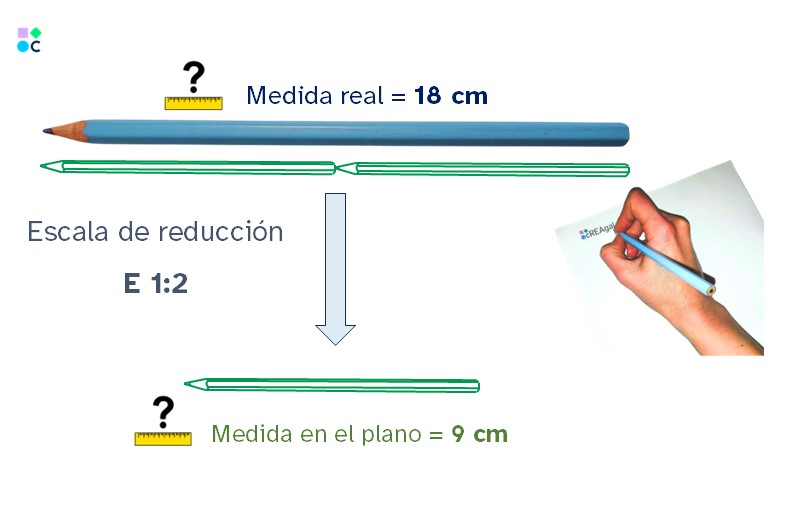

La escala de reducción usa para representar objetos a un tamaño menor del real. Se utiliza en la representación de objetos cuyas dimensiones son superiores al tamaño del papel sobre el que se crea el plano.
Representación: se escribe como 1:X siendo "X" un número entero mayor de 1. Algunos ejemplos son: 1:100, 1:500 o 1:1000.
Ejemplos de usos: planos de edificios, naves industriales, carreteras, maquetas y prototipos...

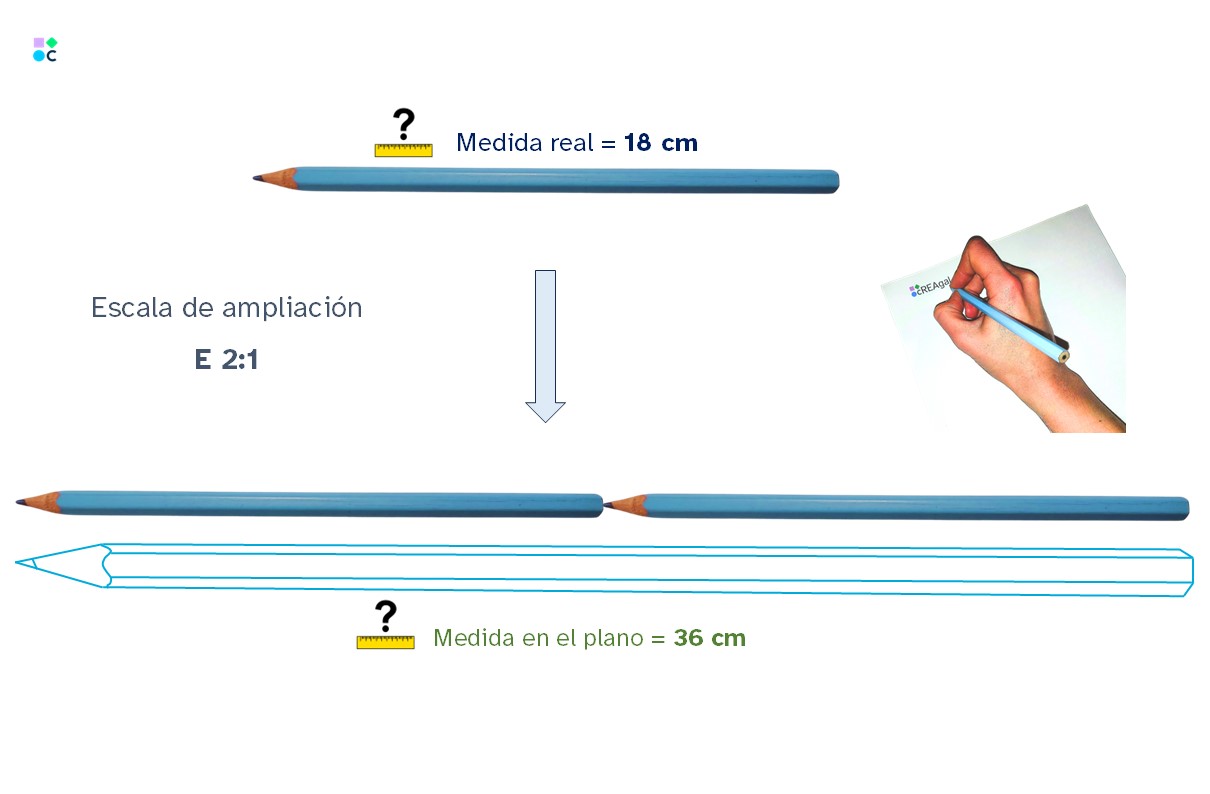

La escala de ampliación se usa para representar objetos a un tamaño mayor del real. Se utiliza en la representación de objetos cuyas dimensiones son inferiores al tamaño del papel sobre el que se crea el plano y donde es necesario un grado importante de detalles.
Representación: se escribe como 1:X siendo "X" un número entero mayor de 1. Algunos ejemplos son: 100:1, 500:1 o 1000:1.
Ejemplos de usos: diseño de joyas, representación de piezas industriales de tamaño pequeño (tuercas, tornillos...), diseño de componentes electrónicos como microchips y sus conexiones, representación de microorganismos en el ámbito de la biología y la medicina...
Pero ¿qué pasa si el objeto es tan grande que no cabe en un folio?
¿Y si es tan pequeño que es difícil dibujarlo?
La solución a estos problemas son las escalas.
La escala es la relación que existe entre el tamaño de un objeto en el dibujo y su tamaño en la realidad.
Esto te ayuda a dibujar un objeto más grande o más pequeño del real, pero manteniendo las proporciones.
Hay tres tipos de escalas diferentes:
Escala natural 1:1
La escala natural se utiliza para representar objetos al tamaño real. Se utiliza en la representación de objetos cuyas dimensiones reales se ajustan al tamaño del papel sobre el que se crea el plano.
Representación: se escribe 1:1.
Usos:
Es la escala más fácil de usar.
Se usa siempre que es posible.
Se usa para objetos más pequeños que el papel y que no necesitan hacerse más grandes.
Las escalas se representa como una fracción que muestra la relación entre las dimensiones del dibujo y las del objeto real. La expresión para una escala es la siguiente:
Escala =
Medida en el plano Medida en la realidad
Por lo tanto, la fórmula de la escala indica una relación de proporcionalidad, donde:
El numeradorindica el valor de la medida en el plano.
El denominadorindica su equivalencia en la realidad.
Ahora, fíjate en cómo se interpretan algunos ejemplos de los diferentes tipos de escalas aprendidos anteriormente:
Tipo de escala
Ejemplo
Interpretación
Escala natural
E 1:1
E =
1 1
1 unidad (ud.) en el plano⇒1 ud. en la realidad.
El objeto real mide lo mismo que en el plano.
Ejemplo:
1 mm en el plano equivale a 1 mm en la realidad.
1 cm en el plano equivale a 1 cm en la realidad.
Escala de reducción
E 1:500
E = 1 500
1 ud. en el plano⇒500 ud. en la realidad.
El objeto real se ha reducido 500 veces en el plano.
Ejemplo:
1 mm en el plano equivale a 500 mm (0,5 m) en la realidad.
1 cm en el plano equivale a 500 cm en la realidad.
Escala de ampliación
E 100:1
E = 100 1
100 ud. en el plano⇒1 ud. en la realidad.
El objeto real se ha ampliado 100 veces.
Ejemplo:
100 mm en el plano equivalen a 1 mm en la realidad.
100 cm en el plano equivalen a 1 cm en la realidad.
Estas fórmulas y interpretaciones son muy útiles en la tecnología para hacer planos, modelos y representaciones precisas de objetos a diferentes escalas.
Lectura facilitada
Las escalas se representa como una fracción.
La fracción es la relación entre las medidas del dibujo y las medidas del objeto real.
Una escala se muestra como:
Escala =
Medida en el plano Medida en la realidad
La fórmula de la escala es una relación de proporción.
En la fórmula:
El numeradores el valor de la medida en el plano.
El denominadores la medida en la realidad.
Aquí tienes algunos ejemplos de las diferentes escalas.
Tipo de escala
Ejemplo
Interpretación
Escala natural
E 1:1
E =
1 1
1 unidad (ud.) en el plano⇒1 ud. en la realidad.
El objeto real mide lo mismo que en el plano.
Ejemplo:
1 mm en el plano es 1 mm en la realidad.
1 cm en el plano es 1 cm en la realidad.
Escala de reducción
E 1:500
E = 1 500
1 ud. en el plano⇒500 ud. en la realidad.
El objeto real es 500 veces más pequeño en el plano.
Ejemplo:
1 mm en el plano son 500 mm (0,5 m) en la realidad.
1 cm en el plano son 500 cm en la realidad.
Escala de ampliación
E 100:1
E = 100 1
100 ud. en el plano⇒1 ud. en la realidad.
El objeto real es 100 veces más grande en el plano.
