O coche fantástico

[by Fajar Abriono CC By-SA]

Descrición:

Imos ordenar que se acendan e se apaguen unha serie de LEDs un a un, de forma consecutiva.

No primeiro programa iremos sempre no mesmo sentido, e no segundo iremos primeiro cara adiante e despois cara atrás.

Programas:

1. LEDs consecutivos

[WikiFisica2013, CC BySA]

1. LEDs consecutivos: Neste programa utilizamos a función for para:

Configurar como saída os pins do 7 ao 13, evitando ter que facelo un a un.
Ordenar que se acendan e se apaguen os LEDs un a un, de forma consecutiva.


// Declaración de variables:

int tempo = 200;        // Definimos a variable tempo cun valor de 200ms

// Configuración:

void setup() {
  for (int n=7;n<=13;n++) {      // Repítese desde o 7 ata o 13 o seguinte:
    pinMode(n, OUTPUT);          // Imos configurando os pins como saída
  }
}

// Programa

void loop() {

  for (int n=7;n<=13;n++) {     // Repítese desde 7 ata 13 o seguinte:
    digitalWrite(n, HIGH);
    delay(tempo);
    digitalWrite(n, LOW);
    delay(tempo);
  }

}

// Declaración de variables:

int tempo = 200; // Definimos a variable tempo cun valor de 200ms

// Configuración:

void setup() {

for (int n=7;n<=13;n++) { // Repítese desde o 7 ata o 13 o seguinte:

pinMode(n, OUTPUT); // Imos configurando os pins como saída

}

// Programa

void loop() {

for (int n=7;n<=13;n++) { // Repítese desde 7 ata 13 o seguinte:

digitalWrite(n, HIGH);

delay(tempo);

digitalWrite(n, LOW);

delay(tempo);

}

2. Coche fantástico

2. Coche fantástico: Para conseguir o efecto do coche fantástico engadimos un bucle descendente ao programa anterior.


// Declaración de variables:

int tempo = 150;        // Definimos a variable tempo cun valor de 200ms

// Configuración:

void setup() {
  for (int n=7;n<=13;n++) {
    pinMode(n, OUTPUT);     // Imos configurando os pins como saída desde o 7 ata o 13
  }
}

// Programa:

void loop() {

  for (int n=7;n<=13;n++) {        // Repítese desde 7 ata 13 o seguinte:
    digitalWrite(n,HIGH);
    delay(tempo);
    digitalWrite(n,LOW);
    delay(tempo);
  }

  for (int n=12;n>=8;n--) {        // Repítese desde 12 ata 8 o seguinte:
    digitalWrite(n,HIGH);
    delay(tempo);
    digitalWrite(n,LOW);
    delay(tempo);
  }

}

// Declaración de variables:

int tempo = 150; // Definimos a variable tempo cun valor de 200ms

// Configuración:

void setup() {

for (int n=7;n<=13;n++) {

pinMode(n, OUTPUT); // Imos configurando os pins como saída desde o 7 ata o 13

}

// Programa:

void loop() {

for (int n=7;n<=13;n++) { // Repítese desde 7 ata 13 o seguinte:

digitalWrite(n,HIGH);

delay(tempo);

digitalWrite(n,LOW);

delay(tempo);

}

for (int n=12;n>=8;n--) { // Repítese desde 12 ata 8 o seguinte:

digitalWrite(n,HIGH);

delay(tempo);

digitalWrite(n,LOW);

delay(tempo);

}

Propostas:

[By MichaelFrey CC BY-SA via Wikimedia Commons]

Sen apagarse: Fai que os LEDs se vaian acendendo consecutivamente sen apagarse, e despois se vaian apagando un a un, no mesmo sentido ou en sentido contrario.
De dento a fóra. A ver se es quen de facer que os LEDs se vaian acendendo desde o centro ata o exterior e despois se vaian apagando en sentido contrario.
Como queiras: Fai un xogo de luces diferente a estes e que quede chulo.

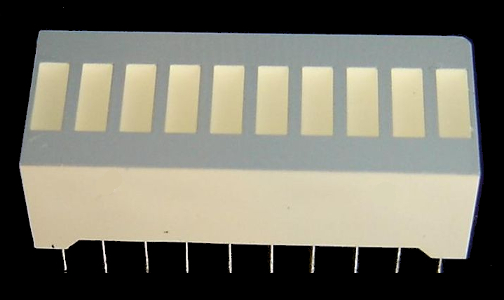

Con barras de LEDs: Para que os efectos de xogos de luces queden ben xeitosos podemos utilizar unha ou dúas barras de leds como as da imaxe da dereita. Só hai que conectar a cada pin unha resistencia de protección. Proba facer un coche fantástico con 14 Leds!
