3.10. Geometría preventiva

Avance del incendio

Imagen con un incendio que indica cuál es la cabeza y la cola

Conocer el comportamiento del fuego ayuda a preparar una estrategia de escape.

Normalmente se mueve en la dirección del viento, ayudado por la pendiente de la montaña (hacia arriba), a una velocidad alta si hay mucho combustible a su alrededor.

También puede avanzar por el suelo o por las copas de los árboles, saltando carreteras.

En un terreno llano, se propaga de forma circular, pero en pendiente, el círculo se alarga y forma una elipse, con "cabeza" y "cola".

Huye siempre en la dirección de la cola, contraria al viento.

Lectura facilitada

Conocer el comportamiento del fuego ayuda a escapar.

Normalmente se mueve en la dirección del viento, a una velocidad alta si hay mucho combustible a su alrededor.

También avanza por el suelo o por las copas de los árboles, saltando carreteras.

En un terreno llano, se propaga de forma circular pero en pendiente, el círculo se alarga y forma una elipse, con "cabeza" y "cola".

Huye siempre en la dirección de la cola, contraria al viento.

Información al puesto de mando

2

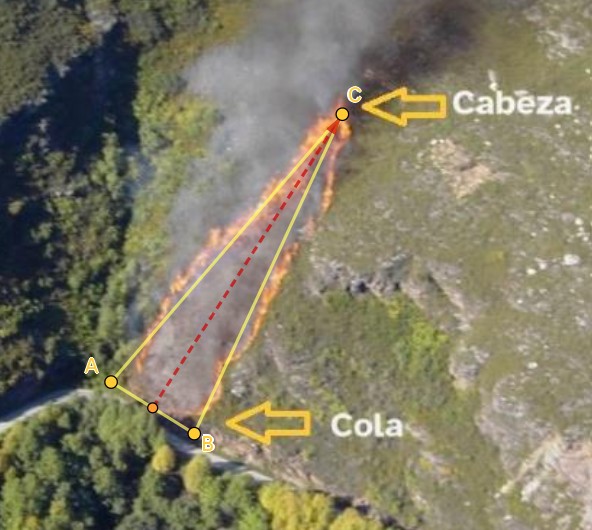

Desde el puesto de mando avanzado preguntan datos sobre el incendio.

La agente forestal informa que:

- La zona anexa a la carretera mide aproximadamente 120 m.

- El avance contra pendiente es de 400 m.

- El flanco izquierdo y el derecho miden lo mismo, aproximadamente...

- El área quemada, de momento es ...

¿Puedes ayudarle a completar los datos que faltan?

{"typeGame":"Mapa","instructions":"","showMinimize":false,"showActiveAreas":false,"author":"","url":"resources/Datos_geometria_fuego.jpg","authorImage":"","altImage":"","itinerary":{"showClue":false,"clueGame":"","percentageClue":40,"showCodeAccess":false,"codeAccess":"","messageCodeAccess":""},"points":[{"id":"p170235125997","title":"400 m","type":4,"url":"","video":"","x":0.43339127250339676,"y":0.5013835425515777,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":8,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a170235125997","pts":[{"id":"p584383641674","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a584383641674","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s584383641674","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s170235125997","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p184338081277","title":"120 m","type":4,"url":"","video":"","x":0.205565185546875,"y":0.8004126687651699,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":8,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a184338081277","pts":[{"id":"p8954551542","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a8954551542","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s8954551542","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s184338081277","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p801133775445","title":"404 m","type":4,"url":"","video":"","x":0.3481738811990489,"y":0.45478160080400487,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":8,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a801133775445","pts":[{"id":"p130372388012","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a130372388012","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s130372388012","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s801133775445","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p1696415257617","title":"2,4 ha","type":4,"url":"","video":"","x":0.34643475076426633,"y":0.7130340279884708,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":8,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1696415257617","pts":[{"id":"p33619807690","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a33619807690","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s33619807690","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1696415257617","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""}],"isScorm":1,"textButtonScorm":"Guardar la puntuación","repeatActivity":false,"textAfter":"","evaluation":1,"selectsGame":[{"type":0,"time":null,"numberOptions":4,"typeSelect":0,"customScore":null,"msgHit":"","msgError":"","quextion":"blabla","options":["1/5","3/5","2/5","4/5"],"solution":"C","percentageShow":35,"solutionQuestion":"","numOptions":4}],"isNavigable":true,"showSolution":true,"timeShowSolution":3,"version":2,"percentajeIdentify":100,"percentajeShowQ":100,"percentajeQuestions":100,"autoShow":false,"autoAudio":true,"optionsNumber":4,"evaluationF":false,"evaluationIDF":"","id":"202552121912-120","order":"","msgs":{"msgSubmit":"Enviar","msgIndicateWord":"Proporcione una palabra o expresión","msgClue":"¡Genial! La pista es:","msgErrors":"Errores","msgHits":"Aciertos","msgScore":"Puntuación","msgMinimize":"Minimizar","msgMaximize":"Maximizar","msgFullScreen":"Pantalla Completa","msgNoImage":"Pregunta sin imágenes","msgSuccesses":"¡Correcto! | ¡Excelente! | ¡Genial! | ¡Muy bien! | ¡Perfecto!","msgFailures":"¡No era eso! | ¡Incorrecto! | ¡No es correcto! | ¡Lo sentimos! | ¡Error!","msgTryAgain":"Necesitas al menos un %s% de respuestas correctas para conseguir la información. Vuelva a intentarlo.","msgEndGameScore":"Antes de guardar la puntuación comience la partida.","msgScoreScorm":"La puntuación no se puede guardar porque esta página no forma parte de un paquete SCORM.","msgPoint":"Punto","msgAnswer":"Responder","msgOnlySaveScore":"¡Sólo puedes guardar la puntuación una vez!","msgOnlySave":"Sólo puedes guardar una vez","msgInformation":"Información","msgYouScore":"Tu puntuación","msgOnlySaveAuto":"Tu puntuación se guardará después de cada pregunta. Sólo puedes jugar una vez.","msgSaveAuto":"Tu puntuación se guardará automáticamente después de cada pregunta.","msgSeveralScore":"Puedes guardar la puntuación tantas veces como quiera","msgYouLastScore":"La última puntuación guardada es","msgActityComply":"Ya has realizado esta actividad.","msgPlaySeveralTimes":"Puedes realizar esta actividad cuantas veces quiera","msgClose":"Cerrar","msgPoints":"puntos","msgPointsA":"Puntos","msgQuestions":"Preguntas","msgAudio":"Audio","msgAccept":"Aceptar","msgYes":"Sí","msgNo":"No","msgShowAreas":"Mostrar áreas activas","msgShowTest":"Mostrar cuestionario","msgGoActivity":"Pulsa aquí para realizar esta actividad","msgSelectAnswers":"Selecciona las opciones correctas y pulsa sobre el botón 'Responder'.","msgCheksOptions":"Marca todas las opciones en el orden adecuado y pulsa sobre el botón 'Responder'.","msgWriteAnswer":"Escribe la palabra o expresión correcta y pulsa en el botón 'Responder'.","msgIdentify":"Identifica","msgSearch":"Buscar","msgClickOn":"Pulsa sobre","msgReviewContents":"Debes repasar el %s% de los contenidos de la actividad antes de completar el cuestionario.","msgScore10":"¡Todo perfecto! ¡Enhorabuena! ¿Deseas repetir esta actividad?","msgScore4":"No has superado esta prueba. Repasa sus contenidos e inténtalo de nuevo. ¿Deseas repetir la actividad?","msgScore6":"¡Estupendo! Has superado la prueba, pero seguro que lo puedes mejorar. ¿Deseas repetir esta actividad?","msgScore8":"¡Casi perfecto! Aún lo puedes hacer mejor. ¿Deseas repetir esta actividad?","msgNotCorrect":"¡No es correcto! Has pulsado sobre","msgNotCorrect1":"¡No es correcto! Has pulsado sobre","msgNotCorrect2":"y la respuesta correcta es","msgNotCorrect3":"¡Prueba otra vez!","msgAllVisited":"¡Genial! Has visitado los puntos necesarios.","msgCompleteTest":"Puedes completar el cuestionario.","msgPlayStart":"Pulsa aquí para empezar","msgSubtitles":"Subtítulos","msgSelectSubtitles":"Selecciona un archivo de subtítulos. Formatos válidos:","msgNumQuestions":"Número de preguntas","msgHome":"Inicio","msgReturn":"Volver","msgCheck":"Comprobar","msgUncompletedActivity":"Actividad no completada","msgSuccessfulActivity":"Actividad superada. Puntuación: %s","msgUnsuccessfulActivity":"Actividad no superada. Puntuación: %s","msgTypeGame":"Mapa"}}
Su navegador no es compatible con esta herramienta.

Cálculos de apoyo

Agente en prácticas

CalcularLa agente que dirige la extinción del incendio anterior tiene a su cargo una persona en prácticas.

Su labor es explicarle en qué consiste este trabajo y empieza contándole cómo se estiman los datos que envía al puesto de mando.

Completa la explicación de la agente:

Primero visualizo la forma, la geometría, en este caso se parece a un .

A continuación, mido el lado que limita con la carretera, es el más fácil, son unos m.

La distancia desde la cola hasta la cabeza del fuego es aproximadamente  m.

Después es cuestión de hacer cálculos. Tengo una calculadora, la uso cuando tengo que hallar raíces que no son exactas, raíces enteras.

El área de este triángulo es · = m2 y en hectáreas son ha.

El lado se halla utilizando el teorema de Pitágoras porque es la del triángulo rectángulo con catetos m y m.

^2 + ^2 = + = entonces el lado es, aproximadamente, m.

Espías del bien común

Dron

El uso de drones está cada vez más integrado en la toma de datos de parcelas, tanto para vigilancia como de reforestación o cálculo de daños.

Existe normativa que regula el tipo de árboles que se pueden plantar, tanto en el monte, como en zonas cercanas a viviendas, para evitar incendios que las pongan en peligro.

En este caso, se detecta una plantación de eucaliptos en una finca con forma casi cuadrada, cercana a un núcleo de viviendas.

El programa indica que tiene un área de 55 225 m2.

Para el informe medioambiental se incluye también el perímetro de la finca, que mide  m.

Y por último, se le pide a la persona titular del terreno que cierre el lado que da al camino, que mide  m.

Reforestación

CastañoTras un incendio, la comunidad propietaria del monte afectado planea reforestarlo.

La idea es plantar castaños en una superficie total de 225 ha, cuya forma aproximan a un cuadrado.

En caso de que se decida que sean para recoger el fruto, se separarán con una distancia entre árboles de 10 m, pero si son para madera, se pondrán más juntos, a 5 m.

El borrador del informe para solicitar el permiso estima que:

  • En el primer caso el número de árboles por fila es de .
  • En el segundo caso el número de árboles por fila es de .

Habilitar JavaScript

Vecinos insolidarios

FincaPara evitar incendios hay que limpiar las fincas y franjas próximas a las viviendas.

El responsable del desbroce es el propietario de los terrenos.

Si no lo hace, el ayuntamiento puede ordenar dicha limpieza y pasar el coste a los propietarios, actualmente 0,25 €/m2.

Un vecino insolidario nunca limpia sus fincas.

El ayuntamiento le pasa una factura por una parcela cuadrada de la que sabemos, por el dron de vigilancia, que tiene una diagonal de 50√2 m.

Completa los datos que faltan en la nota del ayuntamiento.

Estimado Don Luis Pendiente Costoso:

Adeuda a este ayuntamiento la cantidad de € por el desbroce de la finca "As Ladeiras".

Desglose de datos:

Lado de la finca: m

Perímetro de la finca:  m

Área de la finca: m2.

Precio por unidad de desbroce, €/m2.

Cálculo del precio total: € · €/m2 = ( · 10^ )  € · ( · 10 ^ ) €/m2 = · 10^ = €.

Atentamente le saluda:

La responsable de Medio Ambiente.
