Para que serve cada cable?
O caudalímetro YF-S201 ten 3 cables, e cada un cumpre unha función:
🔴 Vermello → +5V
Dá enerxía ao sensor para que funcione.
⚫ Negro → GND
Retorno da corrente. Completa o circuíto.
🟡 Amarelo → Datos
Envía a información á Micro:bit.
O sinal que envía este cable é unha serie de pulsos dixitais. Cada pulso corresponde ao paso dun determinado volume de auga a través do sensor. Contando o número de pulsos por segundo, é posible calcular o caudal (litros por minuto).

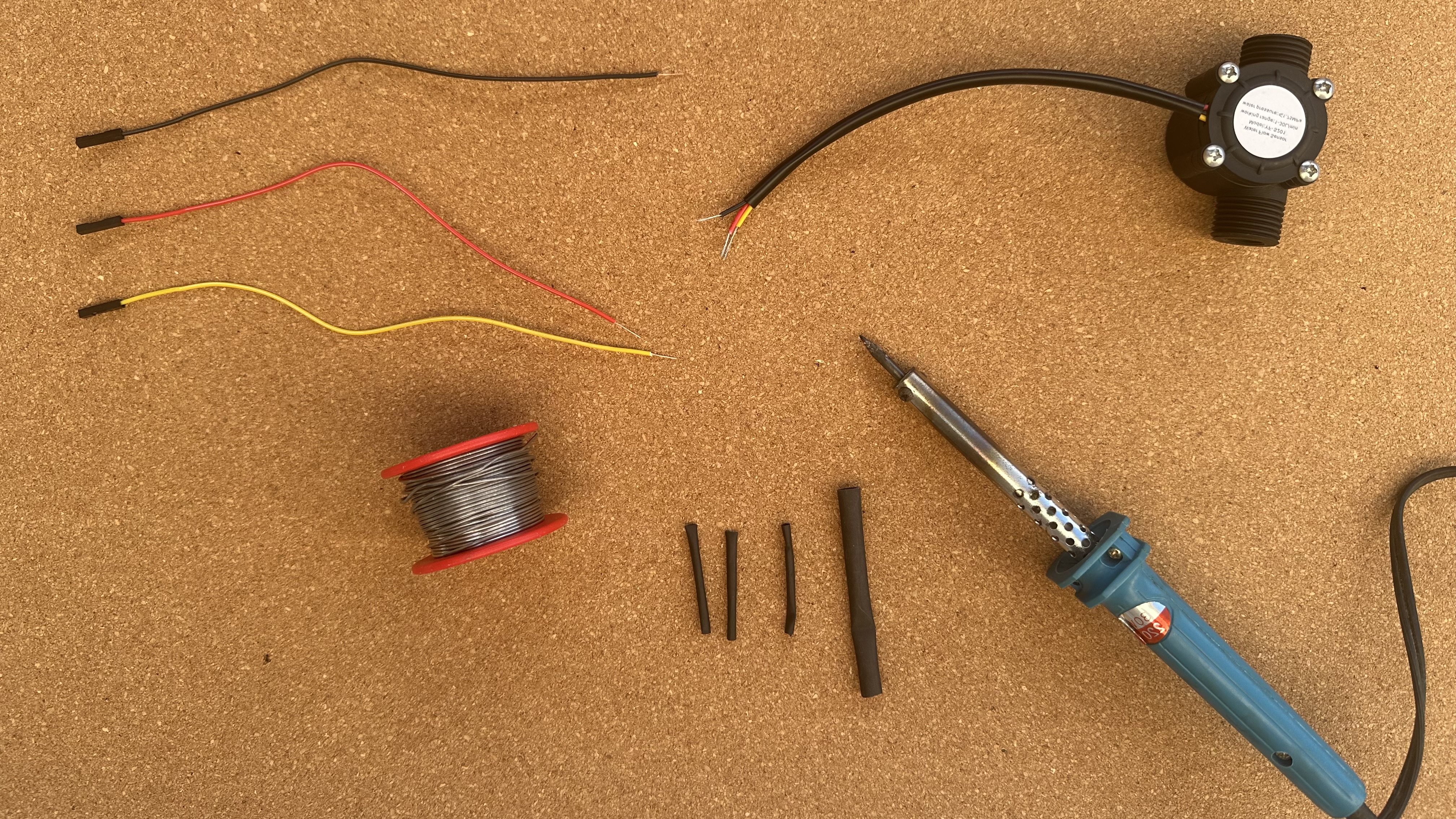

Por que soldamos cables Dupont?
Os cables do caudalímetro veñen sen conector e poden soltarse. Ao soldar cables Dupont:
🔗 As conexións son máis seguras
🎯 Pódense enchufar directamente á placa Keyestudio
🚫 Evítanse erros por cables soltos ou mal conectados
