2.1. Repasando os sistemas de control

O sistema robótico da controladora

Antes de comezar a usar a placa controladora, que te axudará a facer os teus programas máis interactivos, é importante que teñas claro cal é a súa función. A placa forma parte dun sistema robótico, no que procesa a información que lle chega dos sensores para xerar instrucións que logo executan os actuadores, tal e como se amosa no seguinte esquema:

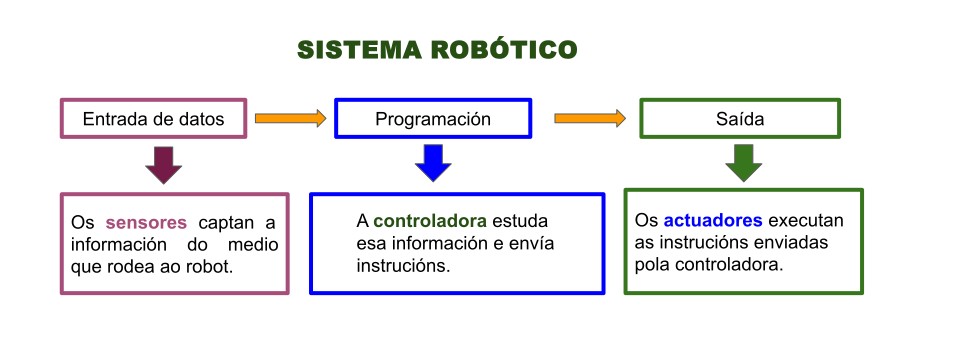

Esquema dun sistema robótico

Por exemplo, nas portas que se abren automaticamente, o sensor detecta que unha persoa se achega, a controladora recibe esa información e decide abrir a porta e o actuador, que é o motor, realiza o movemento de apertura e peche.

A continuación, podes ver as partes de dúas placas controladoras reais, cos seus sensores e actuadores. A que non se diferencian tanto?

Lectura facilitada

Antes de usar a placa controladora, tes que saber para que serve.

A placa forma parte dun sistema robótico.

A placa recibe información dos sensores.

Despois envía ordes aos actuadores.

Un exemplo de sistemá robótico é unha porta automática:

  • O sensor detecta que unha persoa se achega.
  • A controladora recibe esa información e decide abrir a porta.
  • O actuador, que é o motor, abre a porta.

A continuación, verás dúas placas controladoras reais.

Nas dúas hai sensores e actuadores.

Placa Adafruit Playground Circuit Express (PCE)

Preme nas imaxes para velas con máis detalle:

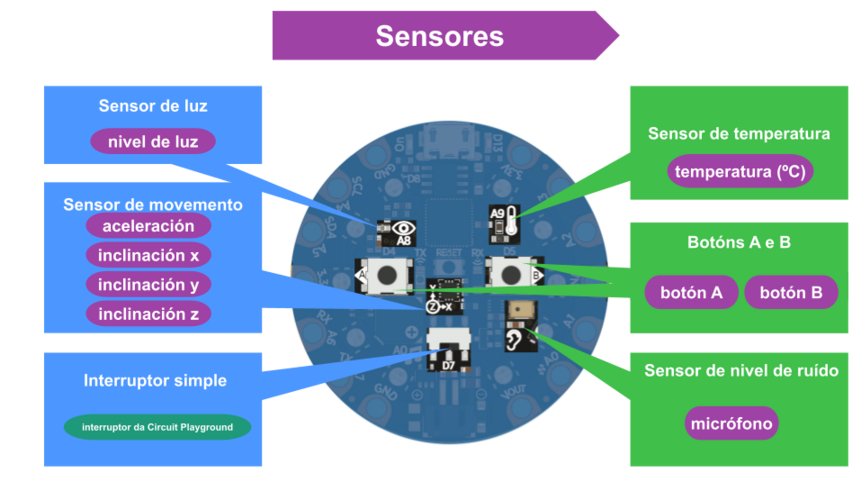

Descrición dos sensores da controladora Adafruit PCE
Descrición dos actuadores da controladora Adafruit PCE

Placa micro:bit

Preme nas imaxes para velas con máis detalle:

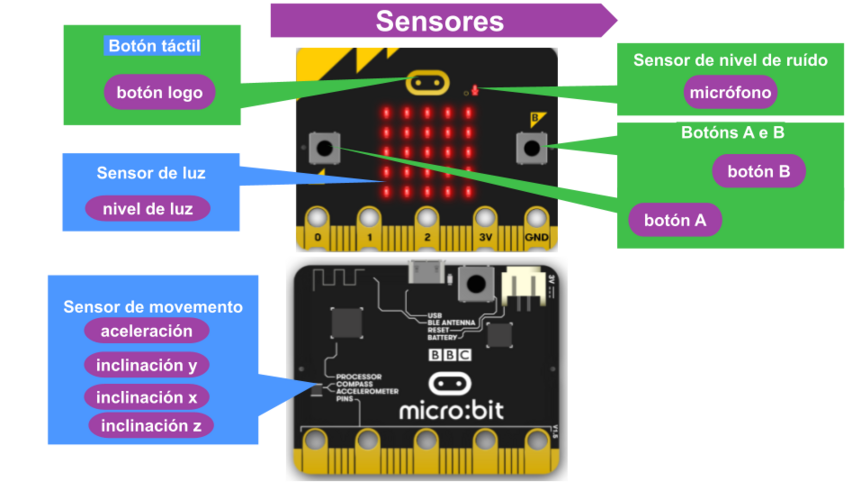

Sensores dunha placa micro:bit

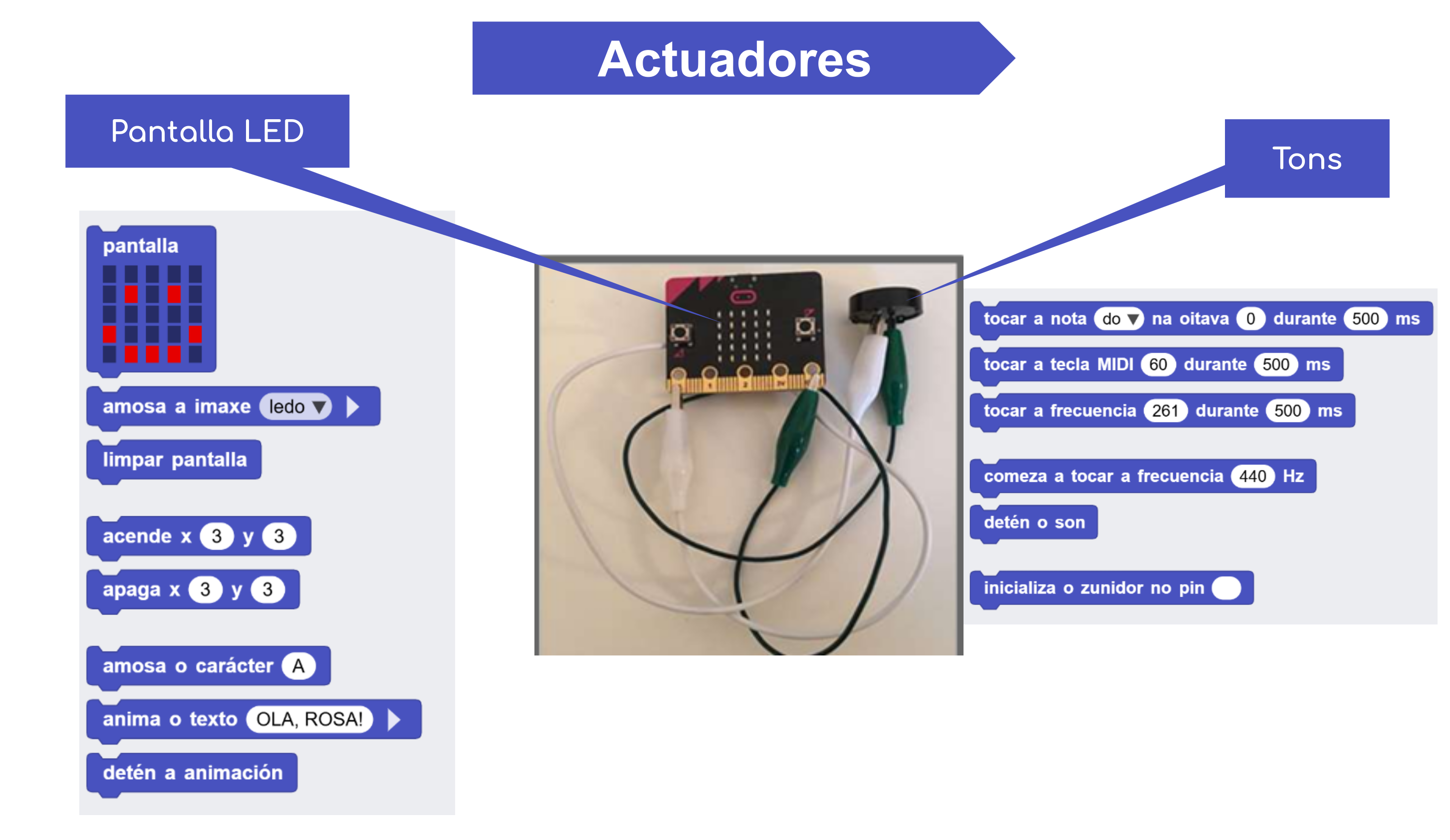

Actuadores da placa micro:bit

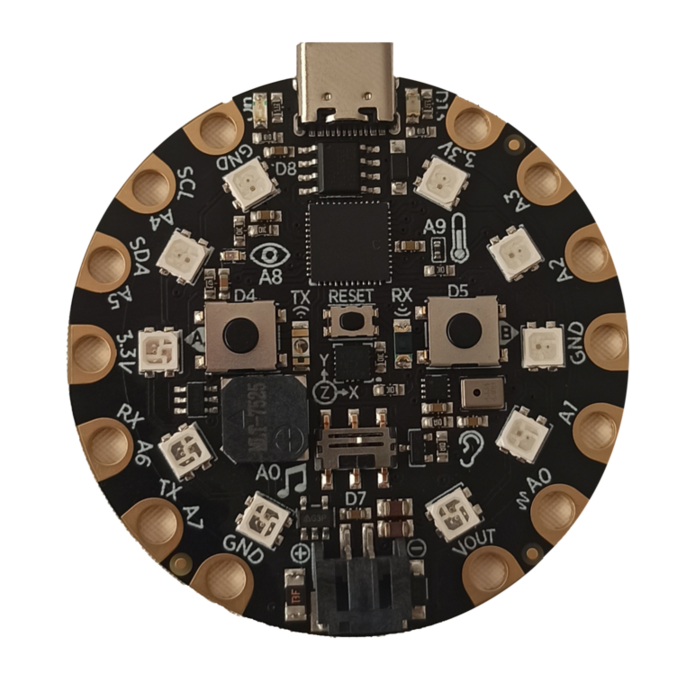

Descubre as partes da placa Adafruit Playground Circuit Express (PCE)

2

Prema sobre as áreas ou iconas activas da imaxe.

{"typeGame":"Mapa","instructions":"","showMinimize":false,"showActiveAreas":false,"author":"","url":"resources/placa_adafruit_calidad.1.png","authorImage":"","altImage":"","itinerary":{"showClue":false,"clueGame":"","percentageClue":40,"showCodeAccess":false,"codeAccess":"","messageCodeAccess":""},"points":[{"id":"p1727208694496","title":"Sensor de luz","type":4,"url":"","video":"","x":0.37934560327198363,"y":0.7073786467024423,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":12,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1727208694496","pts":[{"id":"p1392638469981","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1392638469981","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1392638469981","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1727208694496","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p1607053664805","title":"Sensor de movemento","type":4,"url":"","video":"","x":0.44717101426699896,"y":0.5708089884045054,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":12,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1607053664805","pts":[{"id":"p1251762796892","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1251762796892","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1251762796892","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1607053664805","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p1084775333718","title":"Interruptor simple","type":4,"url":"","video":"","x":0.5146556768436861,"y":0.7086730660744084,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":12,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1084775333718","pts":[{"id":"p828366426952","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a828366426952","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s828366426952","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1084775333718","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p1579822223615","title":"Botón A","type":4,"url":"","video":"","x":0.3244716277639315,"y":0.49119733791906856,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":12,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1579822223615","pts":[{"id":"p1156321466087","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1156321466087","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1156321466087","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1579822223615","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p1554394839282","title":"Botón B","type":4,"url":"","video":"","x":0.7098646034816247,"y":0.49918082524271845,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":11,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1554394839282","pts":[{"id":"p414728822599","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a414728822599","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s414728822599","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1554394839282","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p225763539611","title":"Sensor de temperatura","type":4,"url":"","video":"","x":0.690522243713733,"y":0.36908373786407767,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":11,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a225763539611","pts":[{"id":"p1105200642989","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1105200642989","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1105200642989","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s225763539611","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""},{"id":"p124830662097","title":"Sensor de nivel de ruído","type":4,"url":"","video":"","x":0.690522243713733,"y":0.675879854368932,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":11,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a124830662097","pts":[{"id":"p874489411739","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a874489411739","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s874489411739","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s124830662097","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":""}],"isScorm":1,"textButtonScorm":"Gardar a puntuación","repeatActivity":true,"textAfter":"","evaluation":3,"selectsGame":[{"typeSelect":0,"numberOptions":4,"quextion":"","options":["","","",""],"solution":"","solutionWord":"","percentageShow":35,"msgError":"","msgHit":""}],"isNavigable":true,"showSolution":true,"timeShowSolution":3,"version":2,"percentajeIdentify":100,"percentajeShowQ":100,"percentajeQuestions":100,"autoShow":false,"autoAudio":true,"optionsNumber":0,"evaluationF":false,"evaluationIDF":"","id":"2026314235951-60","order":"","msgs":{"msgSubmit":"Enviar","msgIndicateWord":"Proporciona unha palabra ou expresión","msgClue":"Xenial! A pista é:","msgErrors":"Erros","msgHits":"Acertos","msgScore":"Puntuación","msgMinimize":"Minimizar","msgMaximize":"Maximizar","msgFullScreen":"Pantalla Completa","msgNoImage":"Pregunta sen imaxes","msgSuccesses":"Correcto! | Excelente! | Xenial! | Moi ben! | Perfecto!","msgFailures":"Non era iso! | Incorrecto! | Non é correcto! | Sentímolo! | Erro!","msgTryAgain":"Necesitas polo menos un %s% de respostas correctas para conseguir a información. Volve tentalo.","msgEndGameScore":"Antes de gardar a puntuación comeza a partida.","msgScoreScorm":"A puntuación non se pode gardar porque esta páxina non forma parte dun paquete SCORM.","msgPoint":"Punto","msgAnswer":"Resposta","msgOnlySaveScore":"Só se pode gardar a puntuación unha vez!","msgOnlySave":"Só se pode gardar unha vez","msgInformation":"Información","msgYouScore":"A puntuación","msgOnlySaveAuto":"A puntuación gardarase despois de cada pregunta. Só se pode xogar unha vez.","msgSaveAuto":"A puntuación gardarase automaticamente despois de cada pregunta.","msgSeveralScore":"Pódese gardar a puntuación tantas veces como se queira","msgYouLastScore":"A última puntuación gardada é","msgActityComply":"Xa realizaches esta actividade.","msgPlaySeveralTimes":"Pódese realizar esta actividade tantas veces como se queira","msgClose":"Pechar","msgPoints":"puntos","msgPointsA":"Puntos","msgQuestions":"Preguntas","msgAudio":"Audio","msgAccept":"Aceptar","msgYes":"Si","msgNo":"Non","msgShowAreas":"Amosar áreas activas","msgShowTest":"Amosar cuestionario","msgGoActivity":"Preme aquí para realizar esta actividade","msgSelectAnswers":"Selecciona as opcións correctas e prema no botón ","msgCheksOptions":"Marca tódalas opcións na orde axeitada e preme no botón ","msgWriteAnswer":"Escribe a palabra ou frase correcta e preme no botón ","msgIdentify":"Identifica","msgSearch":"Buscar","msgClickOn":"Preme sobre","msgReviewContents":"Debes repasar o %s% dos contidos da actividade antes de completar o cuestionario.","msgScore10":"Todo perfecto! Parabéns! Desexas repetir esta actividade?","msgScore4":"Non superaches esta proba. Repasa os seus contidos e téntao de novo. Desexas repetir a actividade?","msgScore6":"Moi ben! Superaches a proba, pero seguro que o podes mellorar. Desexas repetir esta actividade?","msgScore8":"Case perfecto! Aínda podes facelo mellor. Desexas repetir esta actividade?","msgNotCorrect":"Non é correcto! Premiches sobre","msgNotCorrect1":"Non é correcto! Premiches sobre","msgNotCorrect2":"e a resposta correcta é","msgNotCorrect3":"Téntao outra vez!","msgAllVisited":"Xenial! Visitaches os puntos necesarios.","msgCompleteTest":"Podes facer o test.","msgPlayStart":"Preme aquí para comezar","msgSubtitles":"Subtítulos","msgSelectSubtitles":"Seleccione un ficheiro de subtítulos. Formatos admitidos:","msgNumQuestions":"Número de preguntas","msgHome":"Inicio","msgReturn":"Volver","msgCheck":"Comprobar","msgUncompletedActivity":"Actividade non completada","msgSuccessfulActivity":"Actividade superada. Puntuación: %s","msgUnsuccessfulActivity":"Actividade non superada. Puntuación: %s","msgTypeGame":"Mapa"}}

O navegador non é compatible con esta ferramenta.

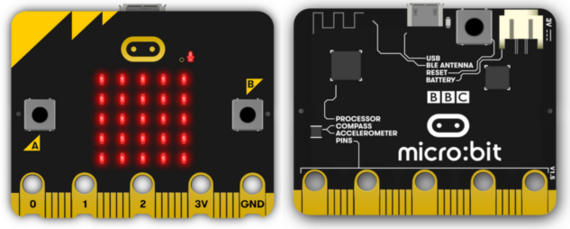

Descubre as partes da placa micro:bit

2

Preme sobre as áreas ou iconas activas da imaxe.

{"typeGame":"Mapa","instructions":"","showMinimize":false,"showActiveAreas":false,"author":"","url":"resources/microbit_2.png","authorImage":"","altImage":"","itinerary":{"showClue":false,"clueGame":"","percentageClue":40,"showCodeAccess":false,"codeAccess":"","messageCodeAccess":""},"points":[{"id":"p652412509672","title":"Microcontrolador","type":2,"url":"","video":"","x":0.6294444274902343,"y":0.34436653113439447,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":11,"question":"","question_audio":"","map":{"id":"a652412509672","pts":[{"id":"p753093569175","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a753093569175","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s753093569175","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s652412509672","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":"","link":"","toolTip":"","color":"#000000","fontSize":"14"},{"id":"p725078131216","title":"Conector USB de tipo micro USB B","type":2,"url":"","video":"","x":0.7094444274902344,"y":0.08297510147094726,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":12,"question":"","question_audio":"","map":{"id":"a725078131216","pts":[{"id":"p1109135893659","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1109135893659","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1109135893659","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s725078131216","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":"","link":"","toolTip":"","color":"#000000","fontSize":"14"},{"id":"p444389430938","title":"Botón A","type":2,"url":"","video":"","x":0.07194442749023437,"y":0.465861834469614,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":15,"question":"","question_audio":"","map":{"id":"a444389430938","pts":[{"id":"p222053287159","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a222053287159","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s222053287159","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s444389430938","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":"","link":"","toolTip":"","color":"#000000","fontSize":"14"},{"id":"p1348569660436","title":"Matriz de LED","type":2,"url":"","video":"","x":0.17069442749023436,"y":0.3287901120765187,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":13,"question":"","question_audio":"","map":{"id":"a1348569660436","pts":[{"id":"p1441433147355","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1441433147355","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1441433147355","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1348569660436","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":"","link":"","toolTip":"","color":"#000000","fontSize":"14"},{"id":"p191680628015","title":"Sensor de son","type":2,"url":"","video":"","x":0.3531944274902344,"y":0.2477932273413162,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":16,"question":"","question_audio":"","map":{"id":"a191680628015","pts":[{"id":"p124700645650","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a124700645650","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s124700645650","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s191680628015","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":"","link":"","toolTip":"","color":"#000000","fontSize":"14"},{"id":"p557645038391","title":"Pin de GND (terra)","type":2,"url":"","video":"","x":0.4444444274902344,"y":0.7493509904617832,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":15,"question":"","question_audio":"","map":{"id":"a557645038391","pts":[{"id":"p90278210877","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a90278210877","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s90278210877","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s557645038391","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":"","link":"","toolTip":"","color":"#000000","fontSize":"14"},{"id":"p491549046899","title":"Pin de alimentación ou 3 V","type":2,"url":"","video":"","x":0.35444442749023436,"y":0.7680424604089089,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":15,"question":"","question_audio":"","map":{"id":"a491549046899","pts":[{"id":"p473879588587","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a473879588587","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s473879588587","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s491549046899","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":"","link":"","toolTip":"","color":"#000000","fontSize":"14"},{"id":"p1422691521670","title":"Pins 0, 1 e 2","type":2,"url":"","video":"","x":0.1356944274902344,"y":0.7244288364303446,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":15,"question":"","question_audio":"","map":{"id":"a1422691521670","pts":[{"id":"p979793992391","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a979793992391","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s979793992391","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s1422691521670","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":"","link":"","toolTip":"","color":"#000000","fontSize":"14"},{"id":"p150242028391","title":"Conexión á alimentación externa","type":2,"url":"","video":"","x":0.9194444274902344,"y":0.14498958409389603,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":18,"question":"","question_audio":"","map":{"id":"a150242028391","pts":[{"id":"p1088119342314","title":"","type":0,"url":"","video":"","x":0,"y":0,"x1":0,"y1":0,"footer":"","author":"","alt":"","iVideo":0,"fVideo":0,"eText":"","iconType":0,"question":"","question_audio":"","toolTip":"","link":"","color":"#000000","fontSize":"14","map":{"id":"a1088119342314","url":"","alt":"","author":"","pts":[]},"slides":[{"id":"s1088119342314","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0}],"url":"","alt":"","author":"","active":0},"slides":[{"id":"s150242028391","title":"","url":"","author":"","alt":"","footer":""}],"activeSlide":0,"audio":"","link":"","toolTip":"","color":"#000000","fontSize":"14"}],"isScorm":1,"textButtonScorm":"Gardar a puntuación","repeatActivity":true,"textAfter":"","evaluation":3,"selectsGame":[{"typeSelect":0,"numberOptions":4,"quextion":"","options":["","","",""],"solution":"","solutionWord":"","percentageShow":35,"msgError":"","msgHit":""}],"isNavigable":true,"showSolution":true,"timeShowSolution":3,"version":2,"percentajeIdentify":100,"percentajeShowQ":100,"percentajeQuestions":100,"autoShow":false,"autoAudio":true,"optionsNumber":0,"evaluationF":false,"evaluationIDF":"","id":"202471512343-120","order":"","msgs":{"msgSubmit":"Enviar","msgIndicateWord":"Proporciona unha palabra o expresión","msgClue":"Xenial! A pista é:","msgErrors":"Erros","msgHits":"Acertos","msgScore":"Puntuación","msgMinimize":"Minimizar","msgMaximize":"Maximizar","msgFullScreen":"Pantalla Completa","msgNoImage":"Pregunta sen imaxes","msgSuccesses":"Correcto! | Excelente! | Xenial! | Moi ben! | Perfecto!","msgFailures":"Non era iso! | Incorrecto! | Non é correcto! | Sentímolo! | Erro!","msgTryAgain":"Necesitas polo menos un %s% de respostas correctas para conseguir a información. Volve tentalo.","msgEndGameScore":"Antes de gardar a puntuación comeza a partida.","msgScoreScorm":"A puntuación non se pode gardar porque esta páxina non forma parte dun paquete SCORM.","msgPoint":"Punto","msgAnswer":"Resposta","msgOnlySaveScore":"Só se pode gardar a puntuación unha vez!","msgOnlySave":"Só se pode gardar unha vez","msgInformation":"Información","msgYouScore":"A puntuación","msgOnlySaveAuto":"A puntuación gardarase despois de cada pregunta. Só se pode xogar unha vez.","msgSaveAuto":"A puntuación gardarase automaticamente despois de cada pregunta","msgSeveralScore":"Pódese gardar a puntuación tantas veces como se queira","msgYouLastScore":"A última puntuación gardada é","msgActityComply":"Xa realizaches esta actividade.","msgPlaySeveralTimes":"Pódese realizar esta actividade tantas veces como se queira","msgClose":"Pechar","msgPoints":"puntos","msgPointsA":"Puntos","msgQuestions":"Preguntas","msgAudio":"Audio","msgAccept":"Aceptar","msgYes":"Si","msgNo":"No","msgShowAreas":"Amosar áreas activas","msgShowTest":"Amosar cuestionario","msgGoActivity":"Preme aquí para realizar esta actividade","msgSelectAnswers":"Selecciona as opcións correctas e preme no botón \"Responder\".","msgCheksOptions":"Marca tódalas opcións na orde axeitada e preme no botón \"Responder\".","msgWriteAnswer":"Escribe a palabra ou frase correcta e preme no botón \"Responder\".","msgIdentify":"Identifica","msgSearch":"Buscar","msgClickOn":"Preme sobre","msgReviewContents":"Debes repasar o %s% dos contidos da actividade antes de completar o cuestionario.","msgScore10":"Todo perfecto! Parabéns! Desexas repetir esta actividade?","msgScore4":"Non superaches esta proba. Repasa os seus contidos e téntao de novo. Desexas repetir a actividade?","msgScore6":"Moi ben! Superaches a proba, pero seguro que o podes mellorar. Desexas repetir esta actividade?","msgScore8":"Case perfecto! Aínda podes facelo mellor. Desexas repetir esta actividade?","msgNotCorrect":"Non é correcto! Premiches sobre","msgNotCorrect1":"Non é correcto! Premiches sobre","msgNotCorrect2":"e a resposta correcta é","msgNotCorrect3":"Téntao outra vez!","msgAllVisited":"Xenial! Visitaches os puntos necesarios.","msgCompleteTest":"Podes facer o test","msgPlayStart":"Preme aquí para comezar","msgSubtitles":"Subtítulos","msgSelectSubtitles":"Selecciona un ficheiro de subtítulos. Formatos admitidos:","msgNumQuestions":"Número de preguntas","msgHome":"Inicio","msgReturn":"Volver","msgCheck":"Comprobar","msgUncompletedActivity":"Actividade no completada","msgSuccessfulActivity":"Actividade superada. Puntuación: %s","msgUnsuccessfulActivity":"Actividade no superada. Puntuación: %s","msgTypeGame":"Mapa"}}

O microcontrolador é o cerebro do sistema.

Conector para poder transferir datos á placa por cable.

Pulsador que se pode programar co bloque de entrada ao premer o botón A.




Conxunto de 5x5 LED de cor vermella formando unha cuadrícula. Tamén actúa como sensor de luz e de temperatura.

Sensor de son ou micrófono con indicador LED incorporado.

Conexión ao negativo da alimentación do circuíto da placa controladora. Tamén chamado terra, corresponde ao valor de 0 voltios.

Conector que subministra unha tensión de 3 voltios desde a alimentación da placa.

Conectores principais da placa. Estes conectores permiten tanto a entrada como a saída de datos. No voso proxecto empregaranse para a saída de datos cara aos actuadores.

Podemos conectar á micro:bit unha alimentación de 3 V que dispoña do conector axeitado.

O navegador non é compatible con esta ferramenta.
